日本冶金NAS 254NM板材、圆棒【NAS254NM现货】 - 日本冶金 - 高温镍合金 - 产品中心

日本冶金NAS 254NM板材、圆棒【NAS254NM现货】

发布时间:2024-04-29 19:07:49 | 浏览次数：

NAS 254NM为高Cr、高Mo的高耐蚀性奥氏体不锈钢，在高温海水或排烟脱硫装置等恶劣环境中也具有超强的耐腐蚀性。在有些条件下，具有与哈氏^®合金、纯钛匹敌的耐腐蚀性，是一种经济性超强的不锈钢。本公司可供合金现货：圆棒、板材、锻件、特殊尺寸可订货！

化学成分

NAS 254NM

	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	N
最小	―	―	―	―	―	23.5	20.00	6.00	―	0.18
最大	0.030	1.00	2.00	0.040	0.030	25.5	22.00	7.00	0.75	0.25

室温机械性能

NAS 254NM(板材*)

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 310	≧ 690	≧ 30	≦ 100

* ASTM　A240

NAS 254NM(薄板和卷材)

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 310	≧ 655	≧ 30	≦ 241 (HB)

	0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HRB)
热轧板 6.0mm^t	422	770	49	207 (HB)

NAS 254NM含高浓度Cr、Mo以及N，在氯化物环境下，也具有极高的耐点腐蚀性能、抗缝隙腐蚀性能。在通常的双相不锈钢难以保持耐腐蚀性的腐蚀环境下，NAS 254NM可发挥出良好的耐腐蚀性。

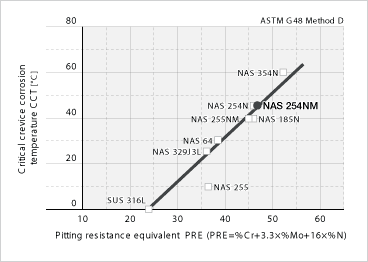

耐点腐蚀性能和抗缝隙腐蚀性能

Image: 耐点腐蚀性能和抗缝隙腐蚀性能

冷加工与热加工与SUS 304、SUS 316等奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。

NAS 254NM的焊接与标准奥氏体不锈钢一样，可采用手工电弧焊、TIG焊接及等离子焊接等。但焊接材料请使用哈氏^®合金C系列。焊接时无需进行预热和后热。

由于NAS 254NM的镍含量较高，其切削性比奥氏体不锈钢低，但比镍基合金高。切削工具请尽量使用超硬工具，将供给速度调慢，切削深度取大为上策。

NAS 254NM为奥氏体系列不锈钢，热处理可与标准奥氏体不锈钢相同。通常采用的热处理条件如下。

酸洗使用硝酸和氢氟酸混合液。由于NAS 254NM的耐腐蚀性比SUS 304高，氧化皮会稍难以去除。因此，可在酸洗前进行短时间碱浸渍，或者如有可能对其进行喷丸处理则更加有效。
