化学成分

JIS G4902 / NCF 800H

	C	Si	Mn	P	S	Ni	Cr	Cu	Al	Ti	Al+Ti	Fe
最小	0.05	―	―	―	―	30.00	19.00	―	0.15	0.15	―	―
最大	0.10	1.00	1.50	0.030	0.015	35.00	23.00	0.75	0.60	0.60	―	Bal.

ASTM B409 / UNS N08810

	C	Si	Mn	P	S	Ni	Cr	Cu	Al	Ti	Al+Ti	Fe
最小	0.06	―	―	―	―	30.0	19.0	―	0.15	0.15	0.85	39.5
最大	0.10	1.0	1.5	―	0.015	35.0	23.0	0.75	0.60	0.60	1.20	―

ASTM B409 / UNS N08811

	C	Si	Mn	P	S	Ni	Cr	Cu	Al	Ti	Al+Ti	Fe
最小	0.06	―	―	―	―	30.0	19.0	―	0.15	0.15	―	39.5
最大	0.10	1.0	1.5	―	0.015	35.0	23.0	0.75	0.60	0.60	―	―

EN10095 / 1.4876

	C	Si	Mn	P	S	Ni	Cr	Cu	Al	Ti	Al+Ti	Fe
最小	0.06	―	―	―	―	30.00	19.00	―	0.15	0.15	―	―
最大	0.12	1.00	2.00	0.030	0.015	34.00	23.00	―	0.60	0.60	―	―



物理性能

比热(J/kg･K)		460
电阻率(μΩ･cm)		99
热传导率(W/m･K)		12.6
平均热膨胀系数(10-6/℃)	25–200℃	15.9
	25–400℃	16.8
	25–600℃	17.3
	25–800℃	18.1
纵向弹性模量(MPa)		19.7 x 104
居里点(℃)		-115
强磁性		无
熔点(℃)		1357-1385

高温特性

	热传导率 (W/(m•K))	平均热膨胀系数	弹性模量 (GPa)
室温	12.6	―	197
100℃	14.1	14.6	193
200℃	16.1	15.9	187
300℃	17.8	16.4	180
400℃	19.3	16.8	173
500℃	20.6	17.0	167
600℃	23.2	17.3	159
700℃	24.4	17.7	152
800℃	25.1	18.1	145
900℃	25.9	18.3	138
1000℃	26.7	18.6	131



金相组织

JIS G4902 / NCF 800H

热处理	晶粒直径
1100℃～1170℃ 急冷	比5粗

ASTM B409 / UNS N08810

热处理	晶粒直径
≧1121℃	比5粗

ASTM B409 / UNS N08811

热处理	晶粒直径
≧1149℃	比5粗

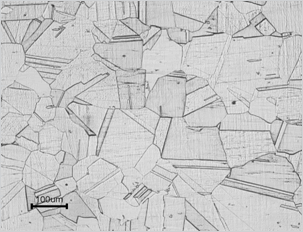

NAS 800T的典型金相组织
G.S.N. = 3



机械性能

室温机械性能

JIS G4902 / NCF 800H

0.2%屈服强度 (N/mm2)	抗拉强度 (N/mm2)	延伸率 (%)	硬度
			(HV)	(HB)
≧ 175	≧ 450	≧ 30	≦ 171	≦ 167

ASTM B409 / UNS N08810

0.2%屈服强度 (N/mm2)	抗拉强度 (N/mm2)	延伸率 (%)	硬度
			(HV)	(HB)
≧ 170	≧ 450	≧ 30	―	―

ASTM B409 / UNS N08811

0.2%屈服强度 (N/mm2)	抗拉强度 (N/mm2)	延伸率 (%)	硬度
			(HV)	(HB)
≧ 170	≧ 450	≧ 30	―	―

EN10095 / 1.4876

0.2%屈服强度 (N/mm2)	抗拉强度 (N/mm2)	延伸率 (%)	硬度
			(HV)	(HB)
≧ 170	450-680	≧ 30	―	≦ 192

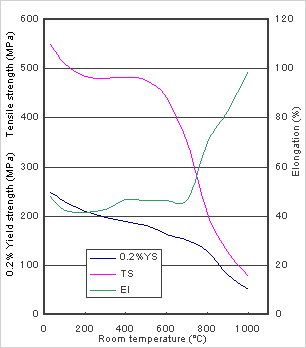

高温强度

蠕变性能

热处理	试验温度(℃)	蠕变断裂强度			蠕变强度
		100 hr	1000 hr	10000 hr	1%/10000hr	1%/100000hr
1150℃  固溶热处理	650	228	169	110	109	76
	704	162	110	73	54	39
	760	99	66	45	31	24
	816	64	42	25	22	16
980℃  退火	650	214	158	103	79	54
	704	121	73	38	34	23
	760	81	43	23	20	13
	816	56	30	17	8	3



热处理

NAS 800H/NAS 800T与奥氏体不锈钢一样，具有奥氏体组织，热处理也可采用与奥氏体不锈钢同样的方式。通常可用的热处理温度如下。

• 退火 980～1100℃　急冷
• 消除应力退火 780～870℃　空冷

在使用环境温度高、要求具有一定的蠕变断裂强度时，可采用基于ASTM B409的下述热处理方法。

• 固溶热处理温度　1121℃以上／1149℃以上　急冷

朔性加工性

热加工和冷却的加工性能与奥氏体钢大体相同。
热加工温度为1000～1230℃，简易加工可在850℃以下进行。但在650～850℃温度范围内会发生开裂，请务必避开。
冷加工性完全与奥氏体不锈钢一样，但加工硬化特性奥氏体不锈钢略低。

焊接性

NAS 800H的焊接与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。

高温特性

由于其Ni、Cr含量高，因此在高温环境下，对氧化以及渗碳的耐受性高，耐氧化性优于SUS 310S，甚至接近NAS 600。

具有良好的高温强度，几乎与NAS 600相当，且在使用过程中不会析出σ相而导致脆化，广泛用作耐热材料。

一般在600℃以下的温度环境下采用NAS 800，而在更高的温度环境下，且对蠕变性能特性有要求时，则采用NAS 800H/NAS 800T。

耐腐蚀性

在硝酸、硝酸和硫酸混合液等氧化性腐蚀环境，以及苏打盐等熔盐中都具有良好的耐腐蚀性，且对应力腐蚀开裂的敏感性优于标准奥氏体不锈钢。

用途

广泛应用于各种化工成套设备、热处理炉、以及在高温环境下使用的材料。
