日本冶金NAS 800板材、圆棒【NAS800现货】 - 日本冶金 - 高温镍合金 - 产品中心

日本冶金NAS 800板材、圆棒【NAS800现货】

发布时间:2023-08-02 11:06:00 | 浏览次数：

NAS 800(NCF 800，UNS N08800)——与Incoloy^® 800相匹敌的合金——属于高镍耐热钢，在高温环境下具有良好的强度和耐腐蚀性、耐氧化性。成分组织接近于奥氏体不锈钢，且具有与Inconel^®合金相当的特性。本公司可供应合金现货：圆棒、板材、锻件、特殊尺寸可订货！

化学成分

JIS G4902 / NCF 800

	C	Si	Mn	P	S	Ni	Cr	Cu	Al	Ti	Fe
最小	―	―	―	―	―	30.00	19.00	―	0.15	0.15	―
最大	0.10	1.00	1.50	0.030	0.015	35.00	23.00	0.75	0.60	0.60	Bal.

ASTM B409 / UNS N08800

	C	Si	Mn	P	S	Ni	Cr	Cu	Al	Ti	Fe
最小	―	―	―	―	―	30.0	19.0	―	0.15	0.15	39.5
最大	0.10	1.0	1.5	―	0.015	35.0	23.0	0.75	0.60	0.60	―

EN10095 / 1.4876

	C	Si	Mn	P	S	Ni	Cr	Cu	Al	Ti	Fe
最小	―	―	―	―	―	30.00	19.00	―	0.15	0.15	―
最大	0.12	1.00	2.00	0.030	0.015	34.00	23.00	―	0.60	0.60	―

物理性能

比热(J/kg･K)		460
电阻率(μΩ･cm)		99
热传导率(W/m･K)		12.6
平均平均热膨胀系数(10^-6/℃)	25–200℃	15.9
	25–400℃	16.8
	25–600℃	17.3
	25–800℃	18.1
纵向弹性模量(MPa)		19.7 x 10⁴
居里点(℃)		-115
强磁性		无
熔点(℃)		1357-1385

高温特性

	热传导率 (W/(m•K))	平均热膨胀系数	弹性模量 (GPa)
室温	12.6	―	197
100℃	14.1	14.6	193
200℃	16.1	15.9	187
300℃	17.8	16.4	180
400℃	19.3	16.8	173
500℃	20.6	17.0	167
600℃	23.2	17.3	159
700℃	24.4	17.7	152
800℃	25.1	18.1	145
900℃	25.9	18.3	138
1000℃	26.7	18.6	131

机械性能

室温机械性能

JIS G4902 / NCF 800

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(HV)	(HB)
≧ 205	≧ 520	≧ 30	≦ 182	≦ 179

ASTM B409 / UNS N08800

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(HV)	(HB)
≧ 205	≧ 520	≧ 30	―	―

EN10095 / 1.4876

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(HV)	(HB)
≧ 170	450-680	≧ 30	―	≦ 192

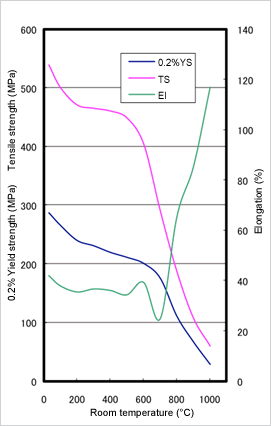

高温强度

Image: 高温强度

热处理

NAS 800与奥氏体不锈钢一样，具有奥氏体组织，热处理也可采用与奥氏体不锈钢同样的方式。通常可用的热处理方法如下。

退火 980～1100℃　急冷
消除应力退火 780～870℃　空冷

朔性加工性

热加工和冷却的加工性能与奥氏体钢大体相同。热加工温度为1000～1230℃，简易加工可在850℃以下进行。但在650～850℃温度范围内会发生开裂，请务必避开。冷加工性完全与奥氏体不锈钢一样，但加工硬化特性比奥氏体不锈钢略低。

焊接性

NAS 800的焊接与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。

高温特性

由于其Ni、Cr含量高，因此在高温环境下对氧化以及渗碳的耐受性高，耐氧化性优于SUS 310S，甚至接近NAS 600。高温强度也基本与NAS 600相同。在使用过程中不会析出σ相而导致脆化，广泛应用于耐热用材料。

一般在600℃以下温度范围内使用。若用在更高温度，且对蠕变性能有要求时，建议使用NAS 800H／NAS 800T。

耐腐蚀性

在硝酸、硝酸和硫酸混合液等氧化性腐蚀环境，以及苏打盐等熔盐中都具有良好的耐腐蚀性，且对应力腐蚀开裂的敏感性优于标准奥氏体不锈钢。

用途

广泛应用于覆套式电热器外套管、热电偶保护管、热处理炉、以及在高温环境下使用的材料。
