日本冶金NAS 825板材、圆棒【NAS825现货】 - 日本冶金 - 高温镍合金 - 产品中心

日本冶金NAS 825板材、圆棒【NAS825现货】

发布时间:2024-04-29 19:04:44 | 浏览次数：212

NAS 825(NCF 825，UNS N08825)——与Incoloy^® 825相匹敌的合金——为高Ni的高耐腐蚀镍基合金，对氧化性酸和非氧化性酸均具有极高的耐腐蚀性。本公司可供应合金现货：圆棒、板材、锻件、特殊尺寸可订货！

化学成分

NCF 825

	C	Si	Mn	P	S	Ni	Cr	Fe	Mo	Cu	Al	Ti
最小	―	―	―	―	―	38.00	19.50	Bal.	2.50	1.50	―	0.60
最大	0.05	0.50	1.00	0.030	0.015	46.00	23.50	Bal.	3.50	3.00	0.2	1.20

UNS N08825

	C	Si	Mn	P	S	Ni	Cr	Fe	Mo	Cu	Al	Ti
最小	―	―	―	―	―	38.0	19.5	22.0	2.5	1.5	―	0.6
最大	0.05	0.5	1.0	―	0.03	46.0	23.5	―	3.5	3.0	0.2	1.2

物理性能

比热(J/kg･K)	20℃	444
电阻率(μΩ･cm)		112
热传导率(W/m･K)		10.9
平均热膨胀系数(10^-6/℃)	20–100℃	13.4
	20–200℃	14.1
	20–500℃	15.1
	20–900℃	16.9
纵向弹性模量(MPa)		19.4 x 10⁴
平均热膨胀系数(MPa)		71.0 x 10⁴
强磁性		无
熔点(℃)		1370-1400

机械性能

室温机械性能

NCF 825

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HB)
≧ 235	≧ 580	≧ 30	≧ 207

ASTM B424

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HB)
≧ 241	≧ 586	≧ 30	―

	0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度 (HB)
冷轧板 1.0mm^t	262	612	46.6	―
热轧板 8.0mm^t	253	615	54	144
热轧板 33.5mm^t	255	616	48	137

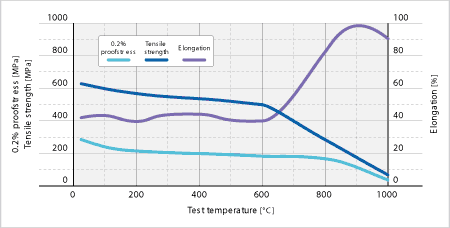

高温强度

Image: 高温强度

耐腐蚀性

NAS 825由于富含Cr、Mo、Cu，对氧化性酸和非氧化性酸均有良好的耐全面腐蚀性能。尤其对硫酸具有极高的耐腐蚀性。由于Cr、Mo、Ni含量高，在氯化物环境下的耐点腐蚀性能、耐间隙腐蚀性能、耐应力腐蚀开裂性能比SUS 316L更优异。NAS 825将炭含量控制在极低水准，焊接时不易敏化，且晶间腐蚀敏感性较低。

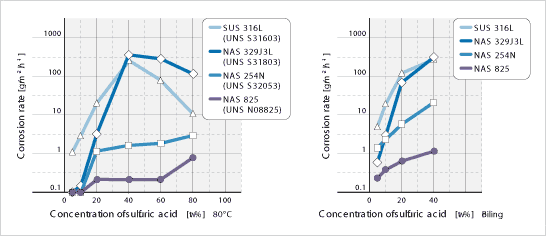

耐硫酸腐蚀性

Image: 耐硫酸腐蚀性

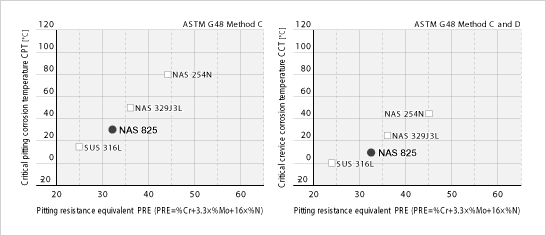

耐点腐蚀性能和耐间隙腐蚀性能

Image: 耐点腐蚀性能和耐间隙腐蚀性能

耐应力腐蚀开裂性能

沸腾氯化镁溶液中的应力腐蚀开裂试验结果(U型弯曲试样，浸泡300小时)

	SUS 316L	NAS 329J3L	NAS 825	NAS 254N
沸腾 42% MgCl₂*	×	×	×	×
沸腾 35% MgCl₂*	×	×	○	○
沸腾 25% MgCl₂*	×	○	○	○
沸腾 20% MgCl₂*	○	○	○	○

○: 未开裂
×: 应力腐蚀开裂

*JIS G0576“不锈钢应力腐蚀开裂试验方法”

耐晶间腐蚀性

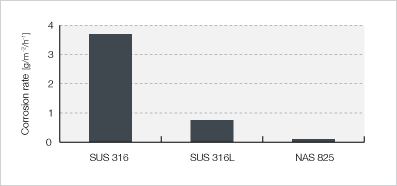

晶间腐蚀试验结果(JIG G0572)(试验溶液：沸腾50%H₂SO₄-Fe₂(SO₄)₃，120小时，、敏化热处理条件：650℃ ×2 小时)

Image: 耐晶间腐蚀性

朔性加工性

热加工和冷却的加工性能与标准奥氏体不锈钢大体相同。

焊接性

NAS 825的焊接与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。焊条推荐使用Inconel^® 625、DNiCrMo-3。

切削性

切削性与标准奥氏体不锈钢大体相同。切削请使用高速钢工具或超硬合金工具，将推进速度调慢，加大切削深度为上策。

热处理

热处理可采用与稳定型奥氏体不锈钢(SUS 321)同样的方式。

固溶热处理温度略低于SUS 304，为920～1030℃，水冷

酸洗

酸洗使用硝酸和氢氟酸混合液。由于NAS 825耐腐蚀性比SUS 304高，氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸渍，或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。

化学成分

物理性能

机械性能

耐腐蚀性

朔性加工性

焊接性

切削性

热处理

酸洗

用途
