欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
产品中心 /page.html

您当前位置:首页 > 产品中心 >>  高温镍合金 >>  日本冶金
日本冶金NAS 74N板材、圆棒【NAS74N现货】
发布时间:2023-08-02 11:04:04 | 浏览次数:


NAS 74N的点腐蚀指数(PRE)高于40,属于超级双相不锈钢,具有极佳的耐腐蚀性和强度特性。与UNS S32205、SUS 329J3L、SUS 329J4L(NAS 64)相比,具有更佳的耐局部腐蚀性,可用于化工成套设备、海水淡化成套设备等。本公司可供合金现货:圆棒、板材、锻件、特殊尺寸可订货!

上海奔来金属报价

化学成分

UNS S32750

  C Si Mn P S Ni Cr Mo N Cu
最小 6.0 24.0 3.0 0.24
最大 0.030 0.80 1.20 0.035 0.020 8.0 26.0 5.0 0.32 0.50

EN 1.4410 *

  C Si Mn P S Ni Cr Mo N Cu
最小 6.0 24.0 3.0 0.24
最大 0.030 1.00 2.00 0.035 0.015 8.0 26.0 4.5 0.35

* EN 10088-2



物理性能

比热(J/kg・K) 453
电阻率(μΩ・cm) 83.0
热传导率(W/m・K) 12.3
平均热膨胀系数(10-6/℃) 30–100℃ 13.4
30–200℃ 13.7
30–300℃ 13.8
30–400℃ 14.0
纵向弹性模量(MPa) 19.7 x 104
强磁性
熔点(℃) 1390-1455



机械性能

室温机械性能

UNS S32750

0.2%屈服强度(N/mm2) 抗拉强度(N/mm2) 延伸率(%) 硬度(HB) 冲击能量
室温,V型缺口,实际尺寸(J)
≧ 550 ≧ 795 ≧ 15 ≦ 310

EN 1.4410 *

0.2%屈服强度(N/mm2) 抗拉强度(N/mm2) 延伸率(%) 硬度(HB) 冲击能量
室温,V型缺口,实际尺寸(J)
≧ 530 730-930 ≧ 20 ≧ 100 (long) ≧ 60 (tr)

* EN 10088-2 热轧板

  0.2%屈服强度(N/mm2) 抗拉强度(N/mm2) 延伸率(%) 硬度(HB) 冲击能量
室温,V型缺口,实际尺寸(J)
热轧板 20mmt 588 849 38 235 298 298
热轧板 8mmt 655 880 37 255

高温强度

温度(℃) 0.2%屈服强度(N/mm2) 抗拉强度(N/mm2) 延伸率(%)
100 530 789 33
150 509 774 31
200 470 751 31
250 465 761 29
300 457 775 27
350 458 775 26
400 440 758 29

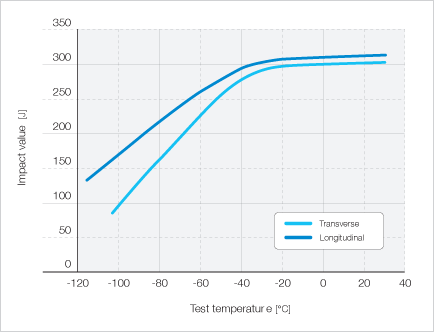

冲击值

Image: 冲击值



耐腐蚀性

与SUS 304、SUS 316L等普通奥氏体不锈钢以及NAS 329J3L(UNS S32205)、NAS 64等双相不锈钢相比,NAS 74N具有更佳的耐局部腐蚀性(耐点腐蚀性、耐缝隙腐蚀性)和耐酸腐蚀性。

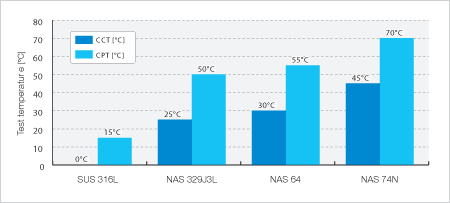

耐点腐蚀性能和耐缝隙腐蚀性能

Image: 耐点腐蚀性能和耐缝隙腐蚀性能

耐酸腐蚀性能

对各种酸的耐腐蚀性(试验时间:24小时)

  浓度 温度 腐蚀速度(CPT)
NAS 74N NAS 64 NAS 329J3L SUS 316L
H2SO4 10% 沸腾 2.25 3.64 3.70 19.70
HCl 1% 沸腾 0.02 0.03 5.41 6.94
HNO3 60% 沸腾 0.06 0.08 0.11 0.17
H3PO4 80% 沸腾 2.83 4.99 5.52 25.00
CH3COOH 80% 沸腾 < 0.01 < 0.01 < 0.01 < 0.01

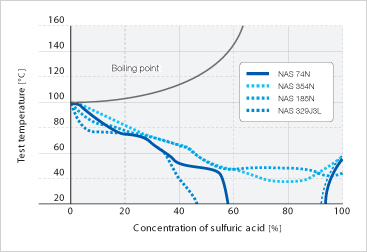

硫酸中的等腐蚀曲线(腐蚀速度< 0.1mm/y)

Image: 硫酸中的等腐蚀曲线(腐蚀速度<0.1mm/y)



朔性加工性

由于与SUS 304相比屈服强度高、延伸率小,在冷加工时应加以注意。

焊接性

请将焊道间温度控制在100℃以下,以抑制金属间化合物的生成。无需预热。请使用UNS S32750专用焊料。

热处理

固溶处理温度为1080℃~1120℃,热处理后必须急冷。冷却速度应尽量快,必须缩短暴露于脆化温度范围(475℃脆性温度范围、σ脆性温度范围)的时间。

酸洗

酸洗使用硝酸和氢氟酸混合液。由于与SUS 304相比,NAS 74N的氧化皮会稍难以去除,因此,可在酸洗前进行短时间碱浸泡,或者如有可能对其进行喷丸处理则更加有效。

用途

化工设备、化学品船、海水淡化设备、海水泵等。


关于奔来

公司新闻

产品中心

服务中心

企业二维码
上海奔来金属材料有限公司
Copyright@2003-2016 benlai all rights reserved
备案编号:沪ICP备16023899号-1 合作伙伴:上海奔来金属
上海工商
网站建设:创世网络
