耐腐蚀性
由于其Cr、Mo含量高,在高浓度氯离子环境下耐点腐蚀性能、耐间隙腐蚀性能极高。

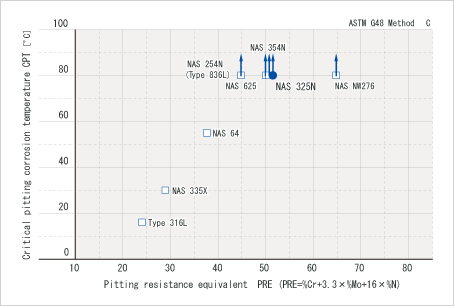

耐点腐蚀性能
耐酸腐蚀性能
80℃硫酸浸渍试验结果
硫酸浓度
|
5%
|
10%
|
20%
|
40%
|
60%
|
80%
|
NAS 325N
|
0.01 mm/y
|
0.02 mm/y
|
0.03 mm/y
|
0.03 mm/y
|
0.03 mm/y
|
3.27 mm/y
|
NAS 185N
|
0.01 mm/y
|
0.03 mm/y
|
0.03 mm/y
|
2.06 mm/y
|
3.02 mm/y
|
4.98 mm/y
|
SUS 316L
|
1.67 mm/y
|
4.69 mm/y
|
71.97 mm/y
|
764.93 mm/y
|
704.46 mm/y
|
33.74 mm/y
|
朔性加工性
冷加工和热加工与准奥氏体不锈钢大体相同,但由于其强度较高,在冷加工和热加工时都应加以注意。
焊接性
NAS 325N的焊接与准奥氏体不锈钢一样,可采用TIG焊接、MIG焊接以及手工电弧焊。焊条请使用276合金。
切削性
由于Ni含量较高,NAS 325N的切削性不如普通奥氏体不锈钢,但优于镍基合金。切削请尽量使用超硬合金工具,将推进速度调慢,加大切削深度为上策。
热处理
固溶热处理条件为1150~1180℃,热处理后必须急冷。
酸洗
酸洗使用硝酸和氢氟酸混合液。由于与SUS 304相比,NAS 325N的氧化皮会稍难以去除,因此,可在酸洗前进行短时间碱浸泡,或者如有可能对其进行喷丸处理则更加有效。
用途
化工设备、排烟脱硫装置、造纸成套设备、海水热交换器、海洋结
