欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
产品中心 /page.html

您当前位置:首页 > 产品中心 >>  高温镍合金 >>  日本冶金
日本冶金NAS 255NM板材、圆棒【NAS255NM现货】
发布时间:2023-08-02 11:00:13 | 浏览次数:


NAS 255NM(相当于UNS N08926)为高Cr、高Mo的高耐蚀性奥氏体不锈钢,在高温海水或烟气脱硫装置等恶劣环境中也具有超强的耐腐蚀性。在有些条件下,具有与哈氏®合金、纯钛匹敌的耐腐蚀性,是一种经济性超强的不锈钢。本公司可供合金现货:圆棒、板材、锻件、特殊尺寸可订货!

上海奔来金属报价

化学成分

UNS N08926

  C Si Mn P S Ni Cr Mo Cu N
最小 24.0 19.0 6.0 0.5 0.15
最大 0.020 0.50 2.00 0.030 0.010 26.0 21.0 7.0 1.5 0.25



物理性能

比热(J/kg・K) 415
电阻率(μΩ・cm) 96
热传导率(W/m・K) 12.0
平均热膨胀系数(10-6/℃) 20–200℃ 16.6
30–300℃ 16.6
30–400℃ 16.6
纵向弹性模量(MPa) 19.3 x 104
强磁性
熔点(℃) 1320-1390



机械性能

室温机械性能

UNS N08926

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(HRB)
≧ 295 ≧ 650 ≧ 35



  0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(HRB)
冷轧板 3mmt 356 731 48 84



耐腐蚀性

NAS 255NM含高浓度Cr、Mo以及N,在氯化物环境下,也具有极高的耐点腐蚀性能、耐间隙腐蚀性能。在现有双相不锈钢难以维持的腐蚀环境下,NAS 255NM也可发挥出良好的耐腐蚀性。

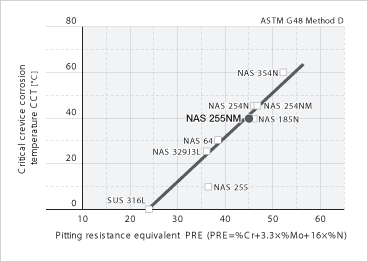

耐点腐蚀性能和耐间隙腐蚀性能

Image: 耐点腐蚀性能和耐间隙腐蚀性能



朔性加工性

冷加工与热加工处理与SUS 304、SUS 316等标准奥氏体不锈钢大体相同,但由于其强度较高,在冷加工和热加工时都应加以注意。

焊接性

NAS 255NM的焊接与标准奥氏体不锈钢一样,可采用手工电弧焊、TIG焊接及等离子焊接。焊料请使用哈氏®合金C系列。无需进行预热和后热。

切削性

由于Ni含量较高,NAS 255NM的切削性不如普通奥氏体不锈钢,但优于镍基合金。切削请尽量使用超硬合金工具,将推进速度调慢,切削深度取大为上策。

热处理

NAS 255NM为奥氏体不锈钢,热处理可采用与标准奥氏体不锈钢同样的方式。

  • 固溶热处理 1125~1175℃ 水冷

酸洗

酸洗使用硝酸和氢氟酸混合液。由于NAS 255NM耐腐蚀性比SUS 304高,氧化皮会稍难以去除,因此,可在酸洗前进行短时间碱浸渍,或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。

用途

  • 海水环境:海水淡化装置、海水热交换器、冷凝器管等
  • 高浓度氯离子环境:烟气脱硫装置、纸浆造纸工业、各种漂白装置等
  • 含高浓度食盐环境:树脂制造装置、化学品反应容器、管道等

关于奔来

公司新闻

产品中心

服务中心

企业二维码
上海奔来金属材料有限公司
Copyright@2003-2016 benlai all rights reserved
备案编号:沪ICP备16023899号-1 合作伙伴:上海奔来金属
上海工商
网站建设:创世网络
