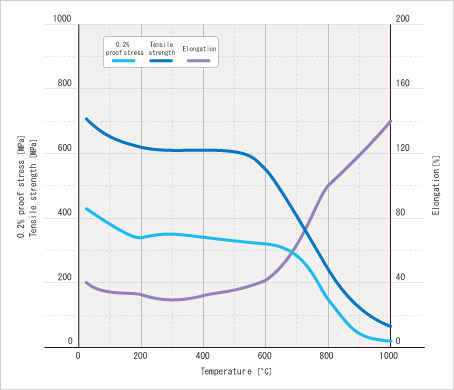

耐腐蚀性
NAS 335X含有大量Ni,并且添加了Mo、Cu,因而具有极高的耐硫酸性。同时,由于其控制了碳含量,并添加了Nb,因此还具有极佳的耐晶粒间腐蚀性能。

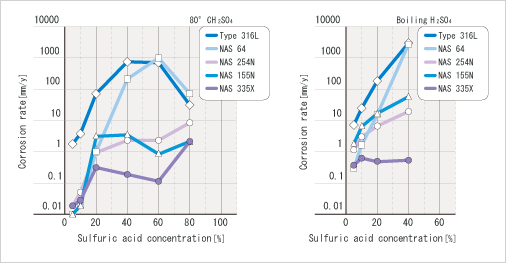

80℃硫酸浸泡试验中的浓度与腐蚀速度的关系
沸腾硫酸浸泡试验中的浓度与腐蚀速度的关系
80℃硫酸浸渍试验结果
硫酸浓度
|
5%
|
10%
|
20%
|
40%
|
60%
|
80%
|
NAS 335X
|
0.02 mm/y
|
0.03 mm/y
|
0.32 mm/y
|
0.17 mm/y
|
0.09 mm/y
|
2.54 mm/y
|
SUS 316L
|
1.67 mm/y
|
4.69 mm/y
|
71.91 mm/y
|
764.93 mm/y
|
704.46 mm/y
|
33.74 mm/y
|
NAS 64
|
0.01 mm/y
|
0.02 mm/y
|
1.07 mm/y
|
191.92 mm/y
|
1053.96 mm/y
|
60.72 mm/y
|
NAS 254N
|
0.02 mm/y
|
0.05 mm/y
|
1.02 mm/y
|
2.11 mm/y
|
2.16 mm/y
|
7.76 mm/y
|
NAS 155N
|
0.01 mm/y
|
0.02 mm/y
|
2.68 mm/y
|
3.2 mm/y
|
0.79 mm/y
|
2.71 mm/y
|
代表钢种在硫酸沸腾条件下的浸泡试验结果
硫酸浓度
|
5%
|
10%
|
20%
|
40%
|
NAS 335X
|
0.44 mm/y
|
0.68 mm/y
|
0.54 mm/y
|
0.67 mm/y
|
SUS 316L
|
8.19 mm/y
|
24.61 mm/y
|
178.91 mm/y
|
3128.53 mm/y
|
NAS 64
|
0.35 mm/y
|
1.65 mm/y
|
17.68 mm/y
|
2828.85 mm/y
|
NAS 254N
|
1.17 mm/y
|
3.3 mm/y
|
7.9 mm/y
|
24.65 mm/y
|
NAS 155N
|
2.11 mm/y
|
7.74 mm/y
|
19.65 mm/y
|
67.62 mm/y
|
晶间腐蚀试验结果
试验項目
|
试验结果
|
NAS 335X
|
SUS 316L
|
ASTM G28 Method A
|
0.32 mm/y
|
―
|
ASTM A262 Practice B
|
0.42 mm/y
|
2.02 mm/y
|
ASTM A262 Practice E
|
未开裂
|
未开裂
|
焊接性
焊接与准奥氏体不锈钢一样,可采用TIG焊接、MIG焊接及手工电弧焊,由于其含Nb,因此我们建议尽量减少进行热处理。焊料请使用ER320、ER320LR。
切削性
切削性与标准奥氏体不锈钢大体相同。切削请使用高速钢工具或超硬合金工具,将推进速度调慢,加大切削深度为上策。
热处理
稳定热处理条件为925~1010℃(ASTM A480/A480M规定条件),热处理后必须急冷。
酸洗
酸洗使用硝酸和氟化氢混合液,酸洗条件与SUS 304相同。
