254SMo-超级奥氏体不锈钢254SMo - 行情动态 - 公司新闻

254SMo-超级奥氏体不锈钢254SMo

发布时间:2023-09-20 09:18:31 | 浏览次数：

254SMo为高Cr、高Mo、高N的超级奥氏体不锈钢，在高温海水等苛刻的环境中也具有超强的抗腐蚀性。在有些条件下，具有与哈氏合金、纯钛匹敌的耐腐蚀性，是一种经济性佳的不锈钢

254SMo-超级奥氏体不锈钢、现货：圆棒、板材、锻件、特殊尺寸可订货！

化学成分

254SMo

C Si Mn P S Ni Cr Mo Cu N

最小 ― ― ― ― ― 17.5 19.5 6.00 0.50 0.18

最大 0.020 0.80 1.00 0.030 0.010 18.5 20.5 6.5 1.00 0.22

物理性能

比热(J/kg･K) 20℃ 464

电阻率(μΩ･cm) 88.2

热传导率(W/m･K) 12.3

平均热膨胀系数(10^-6/℃) 20–200℃ 15.6

20–300℃ 16.1

20–400℃ 16.8

纵向弹性模量(MPa) 16.7 x 10⁴

强磁性无

熔点(℃) 1360-1405

机械性能

室温机械性能

254SMo(薄板和卷材)

0.2%屈服强度
(N/mm²) 抗拉强度
(N/mm²) 延伸率
(%) 硬度

(Hv) (HB)

≧ 310 ≧ 690 ≧ 35 ― ≦ 223

254SMo(板材)

0.2%屈服强度
(N/mm²) 抗拉强度
(N/mm²) 延伸率
(%) 硬度

(Hv) (HB)

≧ 310 ≧ 655 ≧ 35 ― ≦ 223

示例

0.2%屈服强度
(N/mm²) 抗拉强度
(N/mm²) 延伸率
(%) 硬度

(Hv) (HB)

冷轧板 1.5mm^t 379 744 41 182 ―

耐腐蚀性

由于其铬、钼含量高，在高浓度氯离子环境下抗点腐蚀性能、抗缝隙腐蚀性能极高。由于其镍含量高，其抗应力腐蚀开裂性能也超强。

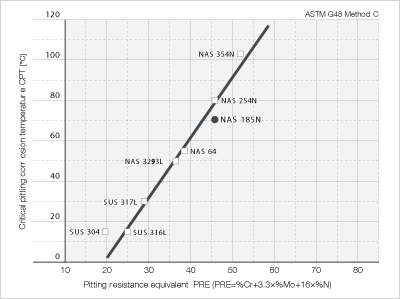

耐点腐蚀性能

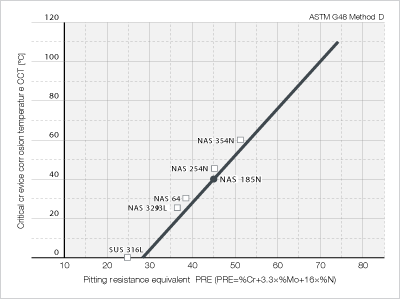

抗缝隙腐蚀性能

抗应力腐蚀开裂性能

合金
主要化学成分(wt%) 45%
(154℃) 42%
(142℃) 40%
(138℃) 38%
(134℃) 35%
(126℃) 30%
(115℃) 25%
(110℃) 20%
(108℃)

SUS 304
18Cr-8Ni × × × × × × × ×

SUS 316L
17Cr-12Ni-2Mo × × × × × × × ○

NAS 64
25Cr-6Ni-3.3Mo-0.16N × × × × × × ○ ○

254SMo × × × × ○ ○ ○ ○

试验方法：U形弯曲试验片，沸腾MgCl₂水溶液，试验时间：300小时
○：未开裂
×：腐蚀开裂

朔性加工性

冷加工与热加工处理与SUS304、SUS316等标准奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。

焊接性

254SMo的焊接和标准奥氏体不锈钢一样，可采用手工电弧焊、TIG焊接及等离子焊接。焊接材料请使用哈氏^®合金C系列。无需预热或后加热处理。

切削性

由于254SMo的镍含量较高，其切削性比普通奥氏体不锈钢差，但比镍基合金好。切削工具请尽量使用超硬工具，并且最好在低推进速度和大切削深度的条件下切削。

热处理

254SMo为奥氏体不锈钢，因此热处理要按标准奥氏体不锈钢进行。
通常可用的热处理条件如下。

固溶热处理 1125～1175℃　水冷

酸洗

酸洗可使用硝酸和氢氟酸混合液。由于254SMo比304具有较高的耐蚀性，因此它的氧化皮比304较难去除。酸洗前进行短时间碱浸渍，或者进行喷丸处理则效果更好。

用途

海水环境：海水淡化装置、使用海水的热交换器、冷凝管等

高浓度氯离子环境：纸浆造纸工业、各种漂白装置等

含高浓度食盐环境：树脂制造装置、药品的反应容器和管道。

上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。
