X1CrNiMoCuN20-18-7-超奥氏体不锈钢 - 行情动态 - 公司新闻

X1CrNiMoCuN20-18-7-超奥氏体不锈钢

发布时间:2023-09-21 09:56:36 | 浏览次数：

X1CrNiMoCuN20-18-7为高Cr、高Mo、高N的超级奥氏体不锈钢，在高温海水等苛刻的环境中也具有超强的抗腐蚀性。在有些条件下，具有与哈氏合金、纯钛匹敌的耐腐蚀性，是一种经济性佳的不锈钢。

上海奔来金属报价

化学成分

X1CrNiMoCuN20-18-7

	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	N
最小	―	―	―	―	―	17.5	19.5	6.00	0.50	0.18
最大	0.020	0.80	1.00	0.030	0.010	18.5	20.5	6.5	1.00	0.22

室温机械性能

X1CrNiMoCuN20-18-7(薄板和卷材)

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
≧ 310	≧ 690	≧ 35	―	≦ 223

X1CrNiMoCuN20-18-7(板材)

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
≧ 310	≧ 655	≧ 35	―	≦ 223

示例

	0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
	0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
冷轧板 1.5mm^t	379	744	41	182	―

由于其铬、钼含量高，在高浓度氯离子环境下抗点腐蚀性能、抗缝隙腐蚀性能极高。由于其镍含量高，其抗应力腐蚀开裂性能也超强。

耐点腐蚀性能

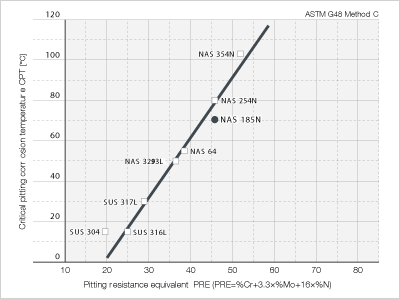

Image: 耐点腐蚀性能

抗缝隙腐蚀性能

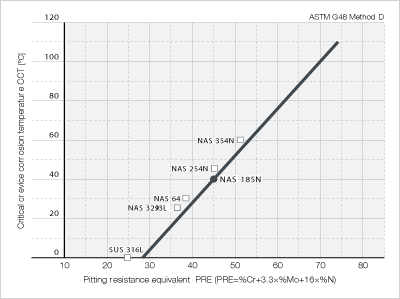

Image: 抗缝隙腐蚀性能

抗应力腐蚀开裂性能

合金主要化学成分(wt%)	45% (154℃)	42% (142℃)	40% (138℃)	38% (134℃)	35% (126℃)	30% (115℃)	25% (110℃)	20% (108℃)
SUS 304 18Cr-8Ni	×	×	×	×	×	×	×	×
SUS 316L 17Cr-12Ni-2Mo	×	×	×	×	×	×	×	○
NAS 64 25Cr-6Ni-3.3Mo-0.16N	×	×	×	×	×	×	○	○
X1CrNiMoCuN20-18-7	×	×	×	×	○	○	○	○

试验方法：U形弯曲试验片，沸腾MgCl₂水溶液，试验时间：300小时
○：未开裂
×：腐蚀开裂

冷加工与热加工处理与SUS304、SUS316等标准奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。

X1CrNiMoCuN20-18-7的焊接和标准奥氏体不锈钢一样，可采用手工电弧焊、TIG焊接及等离子焊接。焊接材料请使用哈氏^®合金C系列。无需预热或后加热处理。

由于X1CrNiMoCuN20-18-7的镍含量较高，其切削性比普通奥氏体不锈钢差，但比镍基合金好。切削工具请尽量使用超硬工具，并且最好在低推进速度和大切削深度的条件下切削。

X1CrNiMoCuN20-18-7为奥氏体不锈钢，因此热处理要按标准奥氏体不锈钢进行。
通常可用的热处理条件如下。

酸洗可使用硝酸和氢氟酸混合液。由于X1CrNiMoCuN20-18-7比304具有较高的耐蚀性，因此它的氧化皮比304较难去除。酸洗前进行短时间碱浸渍，或者进行喷丸处理则效果更好。

上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。
