欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
公司新闻 /page.html

您当前位置:首页 > 公司新闻 >>  行情动态
S32053-高耐腐蚀性不锈钢
发布时间:2023-09-20 09:30:53 | 浏览次数:


S32053为高Ni、高Cr、高Mo的高耐腐蚀性奥氏体不锈钢,在高温海水等恶劣环境中也具有超强的耐腐蚀性。在有些条件下,具有与哈氏®合金、纯钛匹敌的耐腐蚀性,是一种经济性超强的不锈钢。

S32053-超奥氏体不锈现货:圆棒、板材、锻件、特殊尺寸可订货!

上海奔来金属报价

UNS S32053

  C Si Mn P S Ni Cr Mo N
最小 24.0 22.0 5.0 0.17
最大 0.030 1.00 1.00 0.030 0.010 26.0 24.0 6.0 0.22



物理性能

比热(J/kg・K) 460
电阻率(μΩ・cm) 93.1
热传导率(W/m・K) 10.9
平均热膨胀系数(10-6/℃) 30–200℃ 14.9
30–300℃ 15.5
30–400℃ 16.0
纵向弹性模量(MPa) 18.8 x 104
强磁性
熔点(℃) 1330-1390

机械性能

室温机械性能

UNS S32053

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(Hv) (HB)
≧ 295 ≧ 640 ≧ 40 ≦ 217

示例

  0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(Hv) (HB)
冷轧板 2mmt 354 722 48 185 166
热轧板 6mmt 377 744 49 176
热轧板 16mmt 381 747 52 174

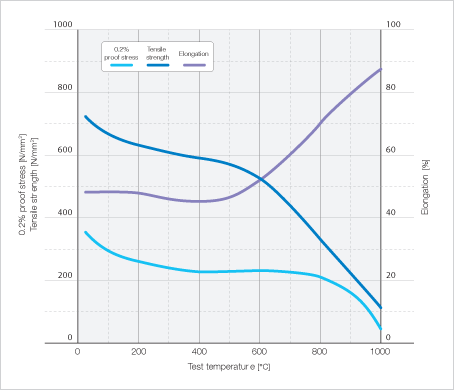

高温强度

Image: 高温强度

耐腐蚀性

由于其Cr、Mo含量高,在高浓度氯离子环境下耐点腐蚀性能、抗缝隙腐蚀性能极高。

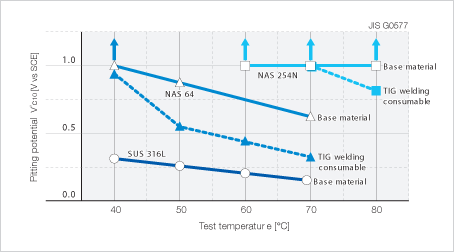

耐点腐蚀性能

Image: 耐点腐蚀性能

抗应力腐蚀开裂性

条件 有无发生开裂
MgCl2 30% Boil, 300hr NO SCC
35% Boil, 300hr NO SCC
42% Boil, 300hr SCC
20%NaCl + 1%Na2Cr-2O7 . 2H2O, 300hr Temp.105℃ NO SCC

试验方法:U型弯曲试样,2mmt,#400精加工

耐气候性

大气曝露试验数据(曝露时间2年)

合金 PRE 内陆地区
(枚方)
城市住宅区
(东京)
沿岸清净地区
(外房)
临海工业区
(川崎)
海洋环境
(海水飞溅区)
SUS 304 18 × × ×
SUS 316 24 × × ×
NAS 64 38
S32053 44

* PRE(点腐蚀指数) = %Cr + 3.3 x %Mo + 16 x %N
○:无生锈
△:生锈 最大坑点深度 ≪ 15 µm
×:生锈 最大坑点深度 > 15 µm

朔性加工性

冷加工和热加工特性与SUS 304、SUS 316等奥氏体不锈钢大体相同,但由于其强度较高,在冷加工和热加工时都应加以注意。

焊接性

S32053的焊接与普通奥氏体不锈钢一样,可采用手工电弧焊、TIG焊接及等离子焊接等。但焊接材料请使用哈氏®合金C系列。

切削性

由于Ni含量较高,S32053的切削性比奥氏体不锈钢低,但比镍基合金高。切削工具请尽量使用超硬工具,将供给速度调慢,切削深度取大为上策。

热处理

S32053为奥氏体系列不锈钢,热处理可与标准奥氏体不锈钢相同。通常采用的热处理条件如下。

  • 固溶处理 1125~1175℃ 水冷
  • 消除应力热处理 450~550℃ 空冷

酸洗

酸洗使用硝酸和氢氟酸混合液。由于S32053的耐腐蚀性比304高,氧化皮会稍难以去除。因此,可在酸洗前进行短时间碱浸渍,或者如有可能对其进行喷丸处理则更加有效。

用途

  • 海水环境:海洋工程、海水淡化装置、海水热交换器、冷凝管等
  • 化工设备:PC制造设备、双酚A制造设备、炭黑制造设备等
  • 纸浆造纸设备:各种漂白装置、洗涤器等
  • 医药成套设备:离心分离器、反应槽等
  • 食品成套设备:酱油发酵罐、盐甜料酒罐、调味汁制造装置等
  • 制盐设备:浓缩食盐贮藏罐、加热罐、蒸发罐、食盐输送线等
  • 环保装置:火力发电站排烟脱硫装置等





关于奔来

公司新闻

产品中心

服务中心

企业二维码
上海奔来金属材料有限公司
Copyright@2003-2016 benlai all rights reserved
备案编号:沪ICP备16023899号-1 合作伙伴:上海奔来金属
上海工商
网站建设:创世网络
