SUS 836L-高耐腐蚀性不锈钢 - 行情动态 - 公司新闻

SUS 836L-高耐腐蚀性不锈钢

发布时间:2023-09-21 09:51:47 | 浏览次数：

SUS 836L为高Ni、高Cr、高Mo的高耐腐蚀性奥氏体不锈钢，在高温海水等恶劣环境中也具有超强的耐腐蚀性。在有些条件下，具有与哈氏合金、纯钛匹敌的耐腐蚀性，是一种经济性超强的不锈钢。本公司可供板材和卷材。

化学成分

SUS 836L

	C	Si	Mn	P	S	Ni	Cr	Mo	N
最小	―	―	―	―	―	24.00	19.00	5.00	―
最大	0.030	1.00	2.00	0.045	0.030	26.00	24.00	7.00	0.25

室温机械性能

SUS 836L

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
≧ 275	≧ 640	≧ 40	≦ 230	≦ 217

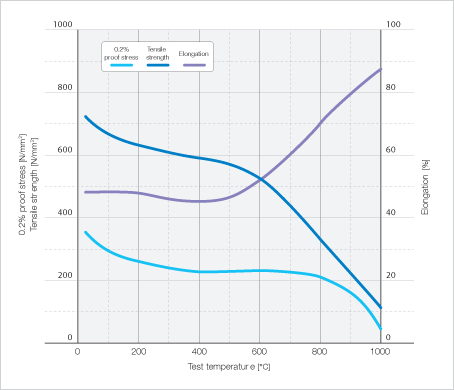

高温强度

Image: 高温强度

由于其Cr、Mo含量高，在高浓度氯离子环境下耐点腐蚀性能、抗缝隙腐蚀性能极高。

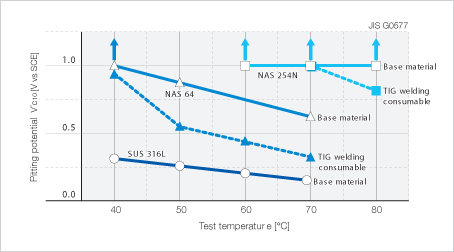

耐点腐蚀性能

Image: 耐点腐蚀性能

抗应力腐蚀开裂性

试验方法：U型弯曲试样，2mm^t，#400精加工

耐气候性

大气曝露试验数据(曝露时间2年)

合金	PRE	内陆地区 (枚方)	城市住宅区 (东京)	沿岸清净地区 (外房)	临海工业区 (川崎)	海洋环境 (海水飞溅区)
SUS 304	18	○	△	×	×	×
SUS 316	24	○	○	×	×	×
NAS 64	38	○	○	○	○	△
SUS 836L	44	○	○	○	○	○

* PRE(点腐蚀指数) = %Cr + 3.3 x %Mo + 16 x %N
○：无生锈
△：生锈最大坑点深度 ≪ 15 µm
×：生锈最大坑点深度 > 15 µm

冷加工和热加工特性与SUS 304、SUS 316等奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。

SUS 836L的焊接与普通奥氏体不锈钢一样，可采用手工电弧焊、TIG焊接及等离子焊接等。但焊接材料请使用哈氏^®合金C系列。

由于Ni含量较高，SUS 836L的切削性比奥氏体不锈钢低，但比镍基合金高。切削工具请尽量使用超硬工具，将供给速度调慢，切削深度取大为上策。

SUS 836L为奥氏体系列不锈钢，热处理可与标准奥氏体不锈钢相同。通常采用的热处理条件如下。

酸洗使用硝酸和氢氟酸混合液。由于SUS 836L的耐腐蚀性比304高，氧化皮会稍难以去除。因此，可在酸洗前进行短时间碱浸渍，或者如有可能对其进行喷丸处理则更加有效。
