欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
公司新闻 /page.html
  • 上海奔来金属材料有限公司
    传真号码:021-67899920
    不锈钢部:021-67899930
    镍合金部:021-67899950
    优特钢部:021-67899960
    400电话 :400-658-2728
    E-MAIL :shanghaibl@163.com
    上海市松江区沪松公路2511弄70号

  •
    您当前位置:首页 > 公司新闻 >>  行情动态
    N08904-超级奥氏体高合金钢
    发布时间:2021-01-12 20:03:18 | 浏览次数:




    N08904属于奥氏体不锈钢,耐腐蚀性高于SUS 316L和SUS 317L,由于添加有Cu(1.5%),所以对硫酸、磷酸等还原性酸具有杰出的耐腐蚀性,广泛应用于化工成套设备等。

    N08904-超级奥氏体高合金钢【现货及价格查询

    化学成分

    UNS N08904

      C Si Mn P S Ni Cr Mo Cu N
    最小 23.0 19.0 4.0 1.0
    最大 0.020 1.00 2.00 0.045 0.035 28.0 23.0 5.0 2.0 0.10




    物理性能

    比热(J/kg・K) 452
    电阻率(μΩ・cm) 97
    热传导率(W/m・K) 12.2
    平均热膨胀系数(10-6/℃) 20–200℃ 14.9
    20–300℃ 15.3
    20–400℃ 15.7
    纵向弹性模量(MPa) 19.0 x 104
    纵向弹性模量(MPa) 71.0 x 104
    强磁性
    熔点(℃) 1360-1397

    机械性能

    室温机械性能

    UNS N08904

    0.2%屈服强度
    (N/mm2)
    抗拉强度
    (N/mm2)
    延伸率
    (%)
    硬度
    (HRB)
    ≧ 220 ≧ 490 ≧ 35 ≦ 90

    示例

      0.2%屈服强度
    (N/mm2)
    抗拉强度
    (N/mm2)
    延伸率
    (%)
    硬度
    (HRB)
    厚板 12mmt 247 593 57.2 86
    冷轧板 2mmt 291 632 43.0 79
    冷轧板 0.5mmt 302 630 43.0 80

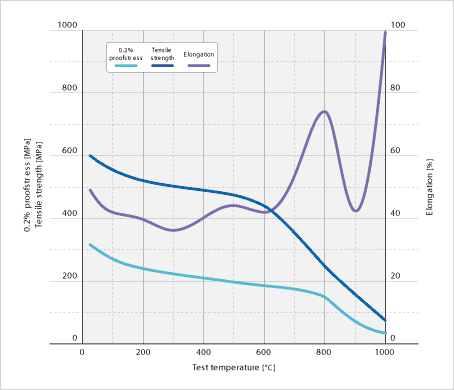

    高温强度

    Image: 高温强度

    耐腐蚀性

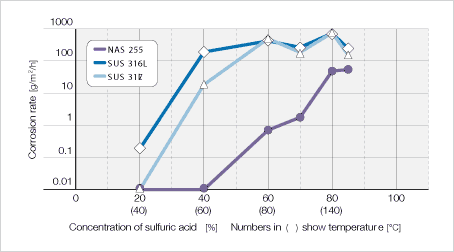

    耐酸腐蚀性能

    N08904与SUS 316L和SUS 317L相比,对于硫酸、磷酸等还原性酸具有极高的耐腐蚀性。

    Image: 耐酸腐蚀性能

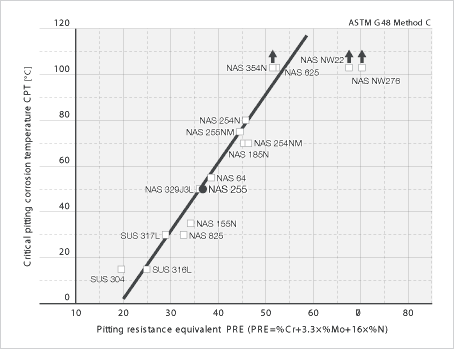

    耐点腐蚀性能

    Image: 耐点腐蚀性能




    朔性加工性

    可进行与普通奥氏体不锈钢同样的处理。

    焊接性

    焊接特点与普通奥氏体不锈钢相同,不必预热和后期加热。在恶劣的腐蚀环境下使用时,推荐使用有同等以上耐腐蚀性的焊料。腐蚀环境不严重,只用于接合目的时,可使用同等材质金属的焊料。

    热处理

    N08904为奥氏体不锈钢,热处理可采用与标准奥氏体不锈钢同样的方式。JIS G4305推荐的固溶热处理条件如下所示。

    • 热处理条件 1030~1180℃ 水冷

    酸洗

    酸洗液使用硝酸和氢氟酸混合液。由于N08904耐腐蚀性比SUS 304高,氧化皮会稍难以去除,因此,可在酸洗前进行短时间碱浸渍,或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。

    用途

    硫酸、磷酸成套设备、海水热交换器、化工成套设备、食品成套设备等

    上海奔来【BENLAI】为了满足客户高质量标准,我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。

    N08904


    关于奔来

    公司新闻

    产品中心

    服务中心

    企业二维码
    上海奔来金属材料有限公司
    Copyright@2003-2016 benlai all rights reserved
    备案编号:沪ICP备16023899号-1 合作伙伴:上海奔来金属
    上海工商
    网站建设:创世网络
