欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
公司新闻 /page.html

您当前位置:首页 > 公司新闻 >>  行情动态
SUS890L-超级奥氏体高合金钢
发布时间:2023-09-20 14:37:04 | 浏览次数:


SUS 890L属于奥氏体不锈钢,耐腐蚀性高于SUS 316L和SUS 317L,由于添加有Cu(1.5%),所以对硫酸、磷酸等还原性酸具有杰出的耐腐蚀性,广泛应用于化工成套设备等。

SUS 890L-超级奥氏体高合金现货:圆棒、板材、锻件、特殊尺寸可订货!

上海奔来金属报价


化学成分

SUS 890L

  C Si Mn P S Ni Cr Mo Cu N
最小 23.00 19.00 4.00 1.00
最大 0.020 1.00 2.00 0.045 0.03 28.00 23.00 5.00 2.00




物理性能

比热(J/kg・K) 452
电阻率(μΩ・cm) 97
热传导率(W/m・K) 12.2
平均热膨胀系数(10-6/℃) 20–200℃ 14.9
20–300℃ 15.3
20–400℃ 15.7
纵向弹性模量(MPa) 19.0 x 104
纵向弹性模量(MPa) 71.0 x 104
强磁性
熔点(℃) 1360-1397

机械性能

室温机械性能

SUS 890L

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(HRB)
≧ 215 ≧ 490 ≧ 35 ≦ 90




高温强度

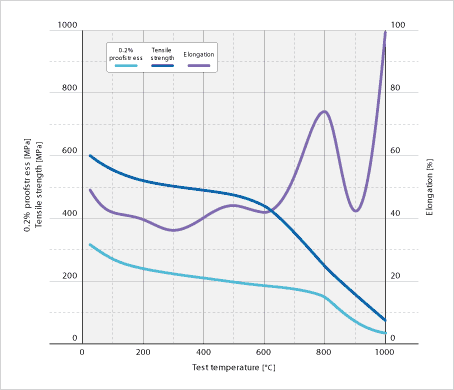

Image: 高温强度

耐腐蚀性

耐酸腐蚀性能

SUS 890L与SUS 316L和SUS 317L相比,对于硫酸、磷酸等还原性酸具有极高的耐腐蚀性。

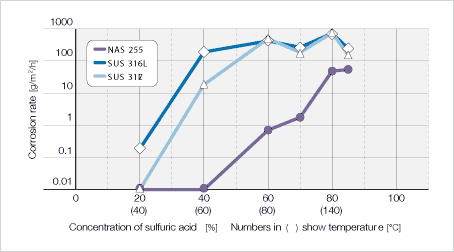

Image: 耐酸腐蚀性能

耐点腐蚀性能

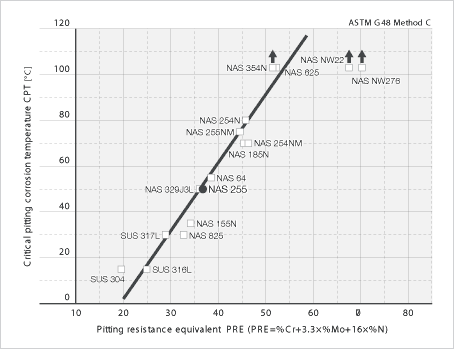

Image: 耐点腐蚀性能

朔性加工性

可进行与普通奥氏体不锈钢同样的处理。

焊接性

焊接特点与普通奥氏体不锈钢相同,不必预热和后期加热。在恶劣的腐蚀环境下使用时,推荐使用有同等以上耐腐蚀性的焊料。腐蚀环境不严重,只用于接合目的时,可使用同等材质金属的焊料。

热处理

SUS 890L为奥氏体不锈钢,热处理可采用与标准奥氏体不锈钢同样的方式。JIS G4305推荐的固溶热处理条件如下所示。

  • 热处理条件 1030~1180℃ 水冷

酸洗

酸洗液使用硝酸和氢氟酸混合液。由于SUS 890L耐腐蚀性比SUS 304高,氧化皮会稍难以去除,因此,可在酸洗前进行短时间碱浸渍,或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。

用途

硫酸、磷酸成套设备、海水热交换器、化工成套设备、食品成套设备等




上海奔来【BENLAI】为了满足客户高质量标准,我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。

SUS890L


关于奔来

公司新闻

产品中心

服务中心

企业二维码
上海奔来金属材料有限公司
Copyright@2003-2016 benlai all rights reserved
备案编号:沪ICP备16023899号-1 合作伙伴:上海奔来金属
上海工商
网站建设:创世网络
