耐腐蚀性

X1NiCrMoCuN25-20-7含高浓度Cr、Mo以及N，在氯化物环境下，也具有极高的耐点腐蚀性能、耐间隙腐蚀性能。在现有双相不锈钢难以维持的腐蚀环境下，X1NiCrMoCuN25-20-7也可发挥出良好的耐腐蚀性。

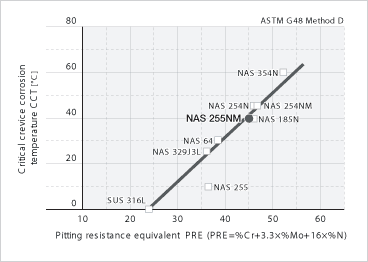

耐点腐蚀性能和耐间隙腐蚀性能

朔性加工性

冷加工与热加工处理与SUS 304、SUS 316等标准奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。

焊接性

X1NiCrMoCuN25-20-7的焊接与标准奥氏体不锈钢一样，可采用手工电弧焊、TIG焊接及等离子焊接。焊料请使用哈氏^®合金C系列。无需进行预热和后热。

切削性

由于Ni含量较高，X1NiCrMoCuN25-20-7的切削性不如普通奥氏体不锈钢，但优于镍基合金。切削请尽量使用超硬合金工具，将推进速度调慢，切削深度取大为上策。

热处理

X1NiCrMoCuN25-20-7为奥氏体不锈钢，热处理可采用与标准奥氏体不锈钢同样的方式。

• 固溶热处理 1125～1175℃ 水冷

酸洗

酸洗使用硝酸和氢氟酸混合液。由于X1NiCrMoCuN25-20-7耐腐蚀性比SUS 304高，氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸渍，或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。

用途

• 海水环境：海水淡化装置、海水热交换器、冷凝器管等
• 高浓度氯离子环境：烟气脱硫装置、纸浆造纸工业、各种漂白装置等
• 含高浓度食盐环境：树脂制造装置、化学品反应容器、管道等
