欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
公司新闻 /page.html
  • 上海奔来金属材料有限公司
    传真号码:021-67899920
    不锈钢部:021-67899930
    镍合金部:021-67899950
    优特钢部:021-67899960
    400电话 :400-658-2728
    E-MAIL :shanghaibl@163.com
    上海市松江区沪松公路2511弄70号

  •
    您当前位置:首页 > 公司新闻 >>  行情动态
    S32050-高耐腐蚀锈钢
    发布时间:2020-12-23 17:55:44 | 浏览次数:


    全国咨询热线:400-658-2728

    S32050为含有高铬、高钼的高耐腐蚀锈钢,在海水等恶劣环境中也具有极强的耐腐蚀性。在某些环境下,具有与镍合金、纯钛匹敌的耐腐蚀性,是一种经济性超强的不锈钢。

    S32050-超级奥氏体高合金钢【现货及价格查询

    化学成分

    UNS S32050

    [wt %]

      C Si Mn P S Ni Cr Mo Cu N
    规格 ≦ 0.030 ≦ 1.00 ≦ 1.50 ≦ 0.035 ≦ 0.020 20.0-
    23.0
    22.0-
    24.0
    6.0-
    6.8
    ≦0.40 0.21-
    0.32




    物理性能

    密度 (g/cm3) 8.04
    比热 (J/kg・K) 455
    电阻率 (μΩ・cm) 95.2
    热传导率 (W/m・K) 11.5
    平均热膨胀系数 (10-6/℃) 20–200℃ 15.4
    20–300℃ 15.7
    20–400℃ 16.1
    纵向弹性模量 (MPa) 21.6 x 104
    强磁性
    熔点 (℃) 1350-1400

    机械性能

    室温机械性能

    UNS S32050

    0.2%屈服强度
    (MPa)
    抗拉强度
    (MPa)
    延伸率
    (%)
    硬度
    (HB)
    ≧ 330 ≧ 675 ≧ 40 ≦ 250

    示例

      0.2%屈服强度
    (MPa)
    抗拉强度
    (MPa)
    延伸率
    (%)
    硬度
    (HB)
    冷轧板 (0.7mmt) 401 800 46 193(Hv)




    耐腐蚀性

    S32050含高浓度Cr、Mo以及N,在氯化物环境下,也具有极高的耐点腐蚀性能、耐间隙腐蚀性能。在现有双相不锈钢难以维持的腐蚀环境下,S32050也可发挥出良好的耐腐蚀性。

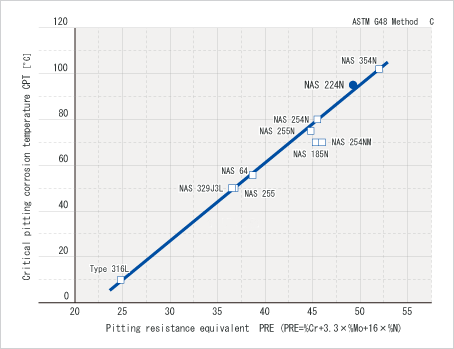

    耐点腐蚀性能

    Image: 耐点腐蚀性能

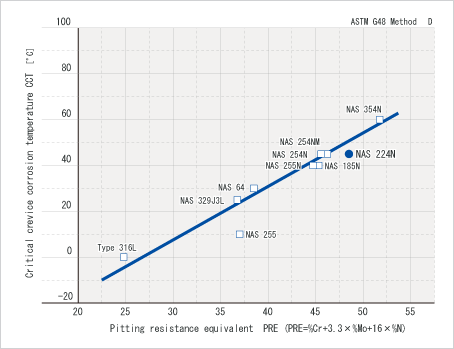

    抗缝隙腐蚀性能

    Image: 抗缝隙腐蚀性能

    耐应力腐蚀开裂性能

    合金
    主要化学成分 (wt%)
    45%
    (154℃)
    42%
    (142℃)
    40%
    (138℃)
    38%
    (134℃)
    35%
    (126℃)
    30%
    (115℃)
    25%
    (110℃)
    20%
    (108℃)
    SUS 304
    18Cr-8Ni
    × × × × × × × ×
    SUS 316L
    17Cr-12Ni-2Mo
    × × × × × × ×
    NAS 329J3L
    22Cr-5.3Ni-3.2Mo-0.16N
    × × × × × ×
    NAS 64
    25Cr-6Ni-3.3Mo-0.16N
    × × × × × ×
    NAS 185N
    20Cr-18Ni-6Mo-0.8Cu-0.2N
    × × × ×
    S32050 × × × ×

    试验方法:U形弯曲试验片,沸腾MgCl2水溶液,试验时间:300小时
    ○:未开裂
    ×:腐蚀开裂




    朔性加工性

    冷加工与热加工处理与SUS 304、SUS 316等准奥氏体不锈钢大体相同,但由于其强度较高,在冷加工和热加工时都应加以注意。

    焊接性

    S32050的焊接与准奥氏体不锈钢一样,可采用手工电弧焊、TIG焊接及等离子焊接。 焊条请使用276合金。无需进行预热和后热。

    切削性

    由于Ni含量较高,S32050的切削性不如普通奥氏体不锈钢,但优于镍基合金。切削请尽量使用超硬合金工具,将推进速度调慢,切削深度取大为上策。

    热处理

    S32050为奥氏体不锈钢,热处理可采用与准奥氏体不锈钢同样的方式。

    • 固溶热处理 1125~1175℃ 水冷

    酸洗

    酸洗使用硝酸和氢氟酸混合液。由于S32050耐腐蚀性比SUS 304高,氧化皮会稍难以去除,因此,可在酸洗前进行短时间碱浸,或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。

    用途

    • 海水环境:海水淡化装置、海水热交换器、冷凝器管等
    • 高浓度氯离子环境:烟气脱硫装置、纸浆造纸工业、各种漂白装置等
    • 含高浓度食盐环境:树脂制造装置、化学品反应容器、管道等
    • 上海奔来【BENLAI】为了满足客户高质量标准,我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。


    关于奔来

    公司新闻

    产品中心

    服务中心

    企业二维码
    上海奔来金属材料有限公司
    Copyright@2003-2016 benlai all rights reserved
    备案编号:沪ICP备16023899号-1 合作伙伴:上海奔来金属
    上海工商
    网站建设:创世网络
