欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
公司新闻 /page.html

您当前位置:首页 > 公司新闻 >>  行情动态
N08031-耐腐蚀性的不锈钢
发布时间:2019-03-01 16:56:44 | 浏览次数:


全国咨询热线:400-658-2728

N08031是具有极佳耐腐蚀性的不锈钢,可在多种恶劣腐蚀环境下使用。除了可与耐腐蚀镍基合金相匹敌的耐局部腐蚀性外,还具有优良的耐酸性。

N08031-耐腐蚀性的不锈钢 【现货及价格查询

化学成分

ASTM B625

[wt %]

  C Si Mn P S Ni Cr Mo Cu N
规格 ≦ 0.015 ≦ 0.3 ≦ 2.0 ≦ 0.020 ≦ 0.010 30.0-
32.0
26.0-
28.0
6.0-
7.0
1.0-
1.4
0.15-
0.25




物理性能

密度 (g/cm3) 8.07
比热 (J/kg・K) 448
电阻率 (μΩ・cm) 105
热传导率 (W/m・K) 10.7
平均热膨胀系数 (10-6/℃) 30–200℃ 14.8
30–300℃ 15.0
30–400℃ 15.4
纵向弹性模量 (MPa) 19.2 x 104
强磁性
熔点 (℃) 1330-1397

机械性能

室温机械性能

ASTM B625

0.2%屈服强度
(MPa)
抗拉强度
(MPa)
延伸率
(%)
硬度
(HB)
≧ 276 ≧ 650 ≧ 40

示例

  0.2%屈服强度
(MPa)
抗拉强度
(MPa)
延伸率
(%)
硬度
(HB)
冷轧板 (2.0mmt) 396 785 50 182(Hv)
热轧板 (25mmt) 358 731 63 174

耐腐蚀性

由于其Cr、Mo含量高,在高浓度氯离子环境下耐点腐蚀性能、耐间隙腐蚀性能极高。

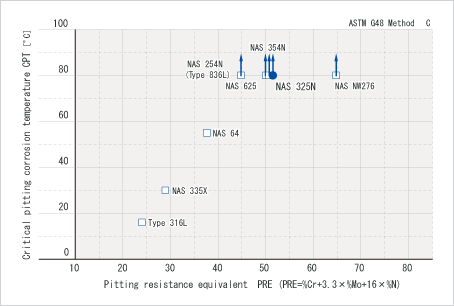

耐点腐蚀性能

Image: 耐点腐蚀性能

耐酸腐蚀性能

80℃硫酸浸渍试验结果

硫酸浓度 5% 10% 20% 40% 60% 80%
N08031 0.01 mm/y 0.02 mm/y 0.03 mm/y 0.03 mm/y 0.03 mm/y 3.27 mm/y
NAS 185N 0.01 mm/y 0.03 mm/y 0.03 mm/y 2.06 mm/y 3.02 mm/y 4.98 mm/y
SUS 316L 1.67 mm/y 4.69 mm/y 71.97 mm/y 764.93 mm/y 704.46 mm/y 33.74 mm/y



朔性加工性

冷加工和热加工与准奥氏体不锈钢大体相同,但由于其强度较高,在冷加工和热加工时都应加以注意。

焊接性

N08031的焊接与准奥氏体不锈钢一样,可采用TIG焊接、MIG焊接以及手工电弧焊。焊条请使用276合金。

切削性

由于Ni含量较高,N08031的切削性不如普通奥氏体不锈钢,但优于镍基合金。切削请尽量使用超硬合金工具,将推进速度调慢,加大切削深度为上策。

热处理

固溶热处理条件为1150~1180℃,热处理后必须急冷。

酸洗

酸洗使用硝酸和氢氟酸混合液。由于与SUS 304相比,N08031的氧化皮会稍难以去除,因此,可在酸洗前进行短时间碱浸泡,或者如有可能对其进行喷丸处理则更加有效。

用途

化工设备、排烟脱硫装置、造纸成套设备、海水热交换器、海洋结

上海奔来【BENLAI】为了满足客户高质量标准,我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。





关于奔来

公司新闻

产品中心

服务中心

企业二维码
上海奔来金属材料有限公司
Copyright@2003-2016 benlai all rights reserved
备案编号:沪ICP备16023899号-1 合作伙伴:上海奔来金属
上海工商
网站建设:创世网络
