欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
产品中心 /page.html

您当前位置:首页 > 产品中心 >>  不锈钢 >>  美国不锈钢
S32205-高耐蚀不锈钢・合金
发布时间:2023-07-31 14:02:58 | 浏览次数:


S32205不锈现货:圆棒、板材、锻件、特殊尺寸可订货!

上海奔来金属报价

S32205属于奥氏体-铁素体双相不锈钢,具有优异的耐腐蚀性和强度特性。与SUS 316L、SUS 317L相比,具有更佳的耐局部腐蚀性,可用于化工成套设备、海水淡化成套设备等。本公司可供钢板、钢条。



化学成分

SUS 329J3L

  C Si Mn P S Ni Cr Mo N
最小 4.50 21.00 2.50 0.08
最大 0.030 1.00 2.00 0.040 0.030 6.50 24.00 3.50 0.20

UNS S32205

  C Si Mn P S Ni Cr Mo N
最小 4.5 22.0 3.0 0.14
最大 0.030 1.00 2.00 0.030 0.020 6.5 23.0 3.5 0.20

UNS S31803

  C Si Mn P S Ni Cr Mo N
最小 4.5 21.0 2.5 0.08
最大 0.030 1.00 2.00 0.030 0.020 6.5 23.0 3.5 0.20



物理性能

比热(J/kg・K) 460
电阻率(μΩ・cm) 87.0
热传导率(W/m・K) 13.9
平均热膨胀系数(10-6/℃) 20–100℃ 12.7
20–200℃ 13.1
20–300℃ 13.5
20–400℃ 13.8
纵向弹性模量(MPa) 19.5 x 104
强磁性
熔点(℃) 1420-1465



组织

金相组织为含40~50%铁素体的奥氏体-铁素体双相组织。(灰色部分为铁素体相,白色部分为奥氏体相)

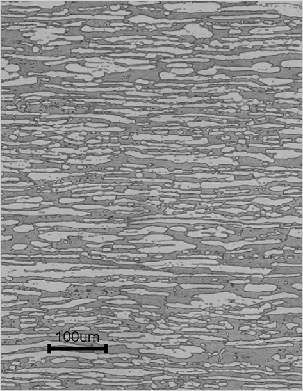

Image: 光学显微镜组织(16mmt热轧板)

光学显微镜组织(16mmt热轧板)



机械性能

室温机械性能

SUS 329J3L

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(Hv) (HB)
≧ 450 ≧ 620 ≧ 18 ≦ 320 ≦ 302

UNS S32205

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(Hv) (HB)
≧ 450 ≧ 655 ≧ 25 ≦ 293

UNS S31803

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(Hv) (HB)
≧ 450 ≧ 620 ≧ 25 ≦ 293

示例

  0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(Hv) (HB)
热轧板 16mmt 563 780 35 222
冷轧板 2mmt 630 828 28 253



耐腐蚀性

与SUS 304和SUS 316L等普通奥氏体不锈钢相比,NAS 329J3L具有极佳的耐局部腐蚀性(耐点腐蚀性、耐抗缝隙腐蚀性、耐抗应力腐蚀开裂性)。在耐酸腐蚀性能方面,在低浓度区间呈现良好的耐腐蚀性。

耐点腐蚀性能和耐缝隙腐蚀性能

钢种 临界点腐蚀温度 (℃) 临界缝隙腐蚀温度 (℃)
NAS 329J3L 50 25
SUS 316L 10 0℃以下

临界点腐蚀温度和临界缝隙腐蚀温度
试验条件:ASTM G48 method D in 6% FeCl3 + 1% HCl,试验时间:72小时

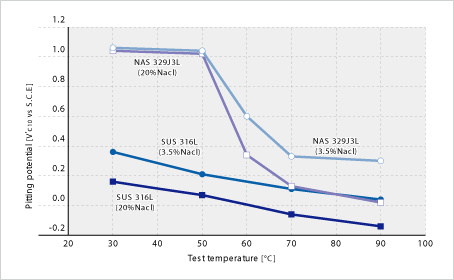

Image: 点蚀电位(试验条件:依据JIS G0577,但试验溶液采用3.5、20%Nacl水溶液)

耐应力腐蚀开裂性能

钢种 试验条件
20%
108℃
25%
110℃
30%
115℃
42%
142℃
NAS 329J3L × ×
SUS 304 × × × ×
SUS 316L × × ×

试验方法:U型弯曲试样,沸腾20~42%MgCl2 水溶液,试验时间:300小时
○:未开裂
×:腐蚀开裂

耐酸腐蚀性能

钢种 试验条件
硫酸 80℃ 盐酸 80℃
5% 10% 20% 40% 60% 80% 0.1% 1.0% 2.0% 3.0%
NAS 329J3L < 0.1 0.1 3.3 250.5 263.1 90.4 < 0.1 < 0.1 19.0 51.5
SUS 316L 1.1 2.9 20.1 291.3 72.0 11.1 < 0.1 2.5 6.7 13.5



朔性加工性

在1150~950℃温度范围内S32205的强度与SUS 430相当。而温度低于900℃时,强度会急剧上升,所以应加以注意。热加工后,必须进行固溶处理。
由于与SUS 304相比屈服强度高,延伸率小,在冷加工时请加以注意。

焊接性

S32205的焊接与标准奥氏体不锈钢一样,可采用TIG焊接、MIG焊接以及手工电弧焊。
焊条要使用S32205专用焊料,无需进行预热和后热。

热处理

固溶处理温度为1020~1100℃,热处理后必须急冷。冷却速度应尽量快,必须缩短暴露于脆化温度范围(475℃脆性温度范围、σ脆性温度范围)的时间。

酸洗

酸洗使用硝酸和氢氟酸混合液。由于与SUS 304相比,S32205的氧化皮会稍难以去除,因此,可在酸洗前进行短时间碱浸泡,或者如有可能对其进行喷丸处理则更加有效。

用途

广泛用作化学装置用材料。也可应用于海水淡化成套设备、海水泵等海水环境,造纸成套设备、化学品油轮、排烟脱硫装置等,以及强度和耐腐蚀性要求较高的桥梁等。

上海奔来【BENLAI】为了满足客户高质量标准,我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。


关于奔来

公司新闻

产品中心

服务中心

企业二维码
上海奔来金属材料有限公司
Copyright@2003-2016 benlai all rights reserved
备案编号:沪ICP备16023899号-1 合作伙伴:上海奔来金属
上海工商
网站建设:创世网络
