物理性能

比热(J/kg･K)		460
电阻率(μΩ･cm)		90.0
热传导率(W/m･K)		12.8
平均热膨胀系数(10-6/℃)	20–100℃	13.5
	20–200℃	13.8
	20–300℃	13.8
	20–400℃	14.0
纵向弹性模量(MPa)		19.0 x 104
强磁性		Yes
熔点(℃)		1400-1450



机械性能

室温机械性能

UNS S32760

0.2%屈服强度(N/mm2)	抗拉强度(N/mm2)	延伸率(%)	硬度(HB)	冲击能量 室温，V型缺口，实际尺寸(J)
≧ 550	≧ 750	≧ 25	≦ 270	―	―

EN 1.4501

0.2%屈服强度(N/mm2)	抗拉强度(N/mm2)	延伸率(%)	硬度(HB)	冲击能量 室温，V型缺口，实际尺寸(J)
≧ 530	730-930	≧ 25	―	≧ 100 (long)	≧ 60 (tr)

示例

	0.2%屈服强度(N/mm2)	抗拉强度(N/mm2)	延伸率(%)	硬度(HB)	冲击能量 室温，V型缺口，实际尺寸(J)
热轧板 20mmt	583	834	36	243	295	290
热轧板 8mmt	616	852	35	243	―	―

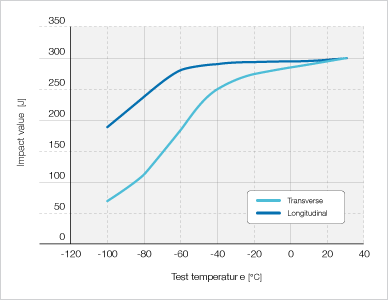

冲击值



耐腐蚀性

与SUS 304、SUS 316L等普通奥氏体不锈钢以及NAS 329J3L(UNS S32205)、NAS 64等双相不锈钢相比，S32760具有更佳的耐局部腐蚀性(耐点腐蚀性、抗缝隙腐蚀性)和耐酸腐蚀性。

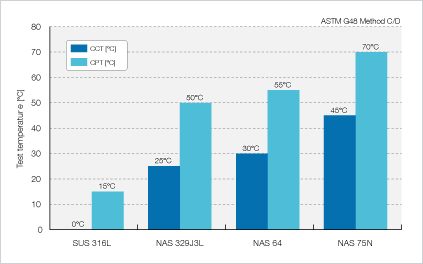

耐点腐蚀性能和耐缝隙腐蚀性能

耐酸腐蚀性能

对各种酸的耐腐蚀性(试验时间：24小时)

	浓度	温度	腐蚀速度(CPT)
			S32760	NAS 64	NAS 329J3L	SUS 316L
H2SO4	10%	沸腾	1.45	3.64	3.70	19.70
HCl	1%	沸腾	0.01	0.03	5.41	6.94
HNO3	60%	沸腾	0.06	0.08	0.11	0.17
H3PO4	80%	沸腾	3.90	4.99	5.52	25.00
CH3COOH	80%	沸腾	< 0.01	< 0.01	< 0.01	< 0.01



朔性加工性

由于与SUS 304相比屈服强度、延伸率小，在冷加工时应加以注意。

焊接性

请将焊道间温度控制在100℃以下，以抑制金属间化合物的生成。无需预热。请使用S32760专用焊料。

热处理

固溶处理温度为1080℃～1120℃(要求符合ASTM标准时，1100℃以上)，热处理后必须急冷。冷却速度应尽量快，必须缩短暴露于脆化温度范围(475℃脆性温度范围、σ脆性温度范围)的时间。

酸洗

酸洗使用硝酸和氢氟酸混合液。由于与SUS 304相比，S32760的氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸泡，或者如有可能对其进行喷丸处理则更加有效。

用途

化工设备、化学品船、海水淡化设备、海水泵等
