欢迎来到上海奔来金属材料有限公司 全国热线:400-658-2728 请登录 | 免费注册 | 联系我们 | 设为首页

奔来资讯
公司新闻 /page.html
  • 上海奔来金属材料有限公司
    传真号码:021-67899920
    不锈钢部:021-67899930
    镍合金部:021-67899950
    优特钢部:021-67899960
    400电话 :400-658-2728
    E-MAIL :shanghaibl@163.com
    上海市松江区沪松公路2511弄70号

  •
    您当前位置:首页 > 公司新闻 >>  产品技术
    NW6022-高耐蚀不锈钢・合金NW6022
    发布时间:2021-03-03 09:56:40 | 浏览次数:


    NW6022

    NW6022-与Hastelloy® C-22®相匹敌的合金——是具有极高耐腐蚀性的Ni-Cr-Mo合金。在氧化性、还原性环境下均具有极佳的耐点腐蚀性能、抗缝隙腐蚀性能、抗应力腐蚀开裂性能。广泛应用于排烟脱硫装置、造纸工艺设备以及废弃物处理工艺设备等恶劣环境。

    化学成分

    NW6022

      C Si Mn P S Ni Cr Mo Fe Co W V
    最小 20.0 12.5 2.0 2.5
    最大 0.015 0.08 0.5 0.025 0.020 22.5 14.5 6.0 2.5 3.5 0.35



    物理性能

    比热(J/kg・K) 440
    电阻率(μΩ・cm) 1114.0
    热传导率(W/m・K) 10.6
    热扩散率(m²/s) 2.8 x 10-6
    平均热膨胀系数(10-6/℃) 20–100℃ 12.4
    20–200℃ 12.4
    20–300℃ 12.6
    20–400℃ 13.1
    20–500℃ 13.7
    纵向弹性模量(MPa) 20.4 x 104
    刚性模量(MPa) 78.8 x 104
    强磁性
    熔点(℃) 1325-1372



    机械性能

    NW 6022

    0.2%屈服强度
    (N/mm2)
    抗拉强度
    (N/mm2)
    延伸率
    (%)
    硬度
    (HRB)
    ≧ 310 ≧ 690 ≧ 45

    UNS N06022

    0.2%屈服强度
    (N/mm2)
    抗拉强度
    (N/mm2)
    延伸率
    (%)
    硬度
    (HRB)
    ≧ 310 ≧ 690 ≧ 45 ≦ 100

    示例

      0.2%屈服强度
    (N/mm2)
    抗拉强度
    (N/mm2)
    延伸率
    (%)
    硬度
    (HRB)
    热轧钢材 12mmt 367 744 73 84
    冷轧钢材 8mmt 365 752 69 84
    冷轧钢材 3mmt 383 782 57 86



    耐腐蚀性

    耐点腐蚀性能

    合金 临界点腐蚀温度(CPT)
    6%FeCl3 + 1%HCl 水溶液
    (ASTM G48 方法C)
    Green death溶液
    NW6022 > 120℃ > 120℃
    NAS NW276 > 120℃ > 120℃
    NAS 254N 80℃ 80℃
    NAS 329J3L 50℃ 45℃
    SUS 316L 10℃ 25℃

    抗缝隙腐蚀性能

    合金 临界缝隙腐蚀温度(CCT)
    6%FeCl3 + 1%HCl 水溶液
    (ASTM G48 方法D)
    Green death溶液
    NW6022 > 100℃ 110℃
    NAS NW276 100℃ 110℃
    NAS 254N 40℃ 45℃
    NAS 329J3L 25℃ 30℃
    SUS 316L < 0℃ < 0℃

    试验条件:

    • 1) ASTM G48 方法C:试验时间72小时
    • 2) ASTM G48 方法D:试验时间72小时,使用多齿夹子形成缝隙
    • 3) Green death 溶液浸泡:试验时间24小时,试验溶液 7%H2SO4 + 3%HCl + 1%FeCl3 + 1%CuCl2,缝隙腐蚀试验使用多齿夹子形成缝隙

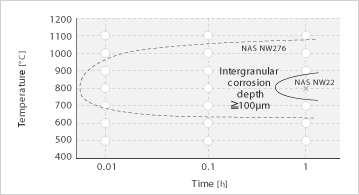

    耐晶间界腐蚀性

    Image: 耐晶间界腐蚀性

    试验条件:

    ASTM G28 方法A
    试验时间24小时,沸腾50%H2SO4-Fe2SO4)3水溶液

    耐酸腐蚀性能

    试液 温度
    (℃)
    浓度
    (%)
    腐蚀速度(g/m²・hr)
    NW6022 NAS NW276 NAS 254N* NAS 329J3L* SUS 316L
    H2SO4 80 5 0.01 0.02 0.02 0.00 1.10
    10 0.02 0.03 0.02 0.14 2.92
    20 0.02 0.04 1.16 3.33 20.1
    40 0.04 0.06 1.78 250.5 291.3
    60 0.47 0.08 1.86 263.1 72.0
    80 0.34 0.03 2.82 90.4 11.1
    沸腾 5 0.14 0.10 1.43 0.61 5.45
    10 0.25 0.16 2.49 3.30 18.0
    20 0.72 0.33 6.18 76.2 108.7
    40 3.24 1.44 21.0 271.7 297.8
    HCl 80 0.1 0.00 0.00 0.00 0.00 0.01
    1.0 0.00 0.02 0.00 0.01 2.45
    2.0 0.01 0.03 3.15 19.0 6.66
    3.0 0.03 0.33 12.8 51.5 13.6
    沸腾 0.1 0.00 0.00 0.00 0.00 0.01
    1.0 0.13 0.23 0.13 4.82 6.32
    2.0 1.32 0.91 27.8 56.7 33.6
    3.0 3.63 1.64 54.2 145.2 69.1

    试验条件:试验时间24小时

    腐蚀速度单位由g/m²・h换算成mm/y
    mm/y = g/m²・h × 8.76/d (d为密度)
    [d] NW6022:8.70g/cm³, NAS NW276:8.90g/cm³, NAS 254N:8.06 g/cm³, NAS 329J3L:7.80 g/cm³, SUS 316L:7.98 g/cm³

    * NAS 254N:23Cr-25Ni-5.5Mo-0.2N (超级奥氏体不锈钢)

    * NAS 329J3L:22.5Cr-5.3Ni-3.2Mo-0.16N (双相不锈钢)

    抗应力腐蚀开裂性能

    合金 MgCl2浓度(下段为沸点℃)
    20% (108) 25% (110) 30% (115) 35% (126) 38% (134) 42% (142)
    NW6022
    NAS NW276
    NAS 254N
    NAS 329J3L × × × ×
    SUS 316L × × × × ×

    试验条件:用沸腾MgCl2水溶液浸泡,试验时间300小时、使用U型弯曲试样
    ○:未开裂
    ×:应力腐蚀开裂



    焊接性

    可适用使用与不锈钢一样的常规焊接方法。焊料请使用同质金属的焊料。焊接后不必进行热处理。

    热处理

    固溶处理温度为1150~1170℃,热处理后必须急冷。

    用途

    医药成套设备、半导体制造装置、各种化工成套设备、排烟脱硫装置



    上海奔来【BENLAI】为了满足客户高质量标准,我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。




    关于奔来

    公司新闻

    产品中心

    服务中心

    企业二维码
    上海奔来金属材料有限公司
    Copyright@2003-2016 benlai all rights reserved
    备案编号:沪ICP备16023899号-1 合作伙伴:上海奔来金属
    上海工商
    网站建设:上海奔来
