NAS800H-耐热合金NAS800H - 产品技术 - 公司新闻 - 上海奔来金属材料有限公司

NAS800H-耐热合金NAS800H

发布时间:2025-02-20 17:03:49 | 浏览次数：3582

NAS 800H——与Incoloy^® 800H相匹敌的合金——是高镍耐热钢，在高温下具有优良的强度、耐腐蚀性和耐氧化性，在高温环境下具有相当高的组织稳定性。800H是一种通过高温热处理控制晶粒生长以及对C、Ti、Al含有量的控制，从而达到极高蠕变强度的合金。

化学成分

JIS G4902 / NCF 800H

	C	Si	Mn	P	S	Ni	Cr	Cu	Al	Ti	Al+Ti	Fe
最小	0.05	―	―	―	―	30.00	19.00	―	0.15	0.15	―	―
最大	0.10	1.00	1.50	0.030	0.015	35.00	23.00	0.75	0.60	0.60	―	Bal.

高温特性

JIS G4902 / NCF 800H

热处理	晶粒直径
1100℃～1170℃ 急冷	比5粗

Image: NAS 800T的典型金相组织

NAS 800T的典型金相组织
G.S.N. = 3

室温机械性能

JIS G4902 / NCF 800H

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(HV)	(HB)
≧ 175	≧ 450	≧ 30	≦ 171	≦ 167

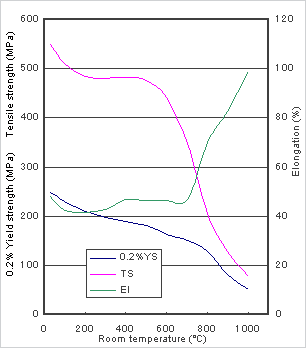

高温强度

Image: 高温强度

蠕变性能

热处理	试验温度(℃)	蠕变断裂强度			蠕变强度
热处理	试验温度(℃)	100 hr	1000 hr	10000 hr	1%/10000hr	1%/100000hr
1150℃ 固溶热处理	650	228	169	110	109	76
	704	162	110	73	54	39
	760	99	66	45	31	24
	816	64	42	25	22	16
980℃ 退火	650	214	158	103	79	54
	704	121	73	38	34	23
	760	81	43	23	20	13
	816	56	30	17	8	3

NAS 800H/NAS 800T与奥氏体不锈钢一样，具有奥氏体组织，热处理也可采用与奥氏体不锈钢同样的方式。通常可用的热处理温度如下。

在使用环境温度高、要求具有一定的蠕变断裂强度时，可采用基于ASTM B409的下述热处理方法。

热加工和冷却的加工性能与奥氏体钢大体相同。
热加工温度为1000～1230℃，简易加工可在850℃以下进行。但在650～850℃温度范围内会发生开裂，请务必避开。
冷加工性完全与奥氏体不锈钢一样，但加工硬化特性奥氏体不锈钢略低。

NAS 800H的焊接与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。

由于其Ni、Cr含量高，因此在高温环境下，对氧化以及渗碳的耐受性高，耐氧化性优于SUS 310S，甚至接近NAS 600。

具有良好的高温强度，几乎与NAS 600相当，且在使用过程中不会析出σ相而导致脆化，广泛用作耐热材料。

一般在600℃以下的温度环境下采用NAS 800，而在更高的温度环境下，且对蠕变性能特性有要求时，则采用NAS 800H/NAS 800T。

在硝酸、硝酸和硫酸混合液等氧化性腐蚀环境，以及苏打盐等熔盐中都具有良好的耐腐蚀性，且对应力腐蚀开裂的敏感性优于标准奥氏体不锈钢。

广泛应用于各种化工成套设备、热处理炉、以及在高温环境下使用的材料。

上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。
