热处理
1.4876与奥氏体不锈钢一样，具有奥氏体组织，热处理也可采用与奥氏体不锈钢同样的方式。通常可用的热处理温度如下。
-
退火 980～1100℃ 急冷
-
消除应力退火 780～870℃ 空冷
在使用环境温度高、要求具有一定的蠕变断裂强度时，可采用基于ASTM B409的下述热处理方法。
-
固溶热处理温度 1121℃以上／1149℃以上 急冷
朔性加工性
热加工和冷却的加工性能与奥氏体钢大体相同。
热加工温度为1000～1230℃，简易加工可在850℃以下进行。但在650～850℃温度范围内会发生开裂，请务必避开。
冷加工性完全与奥氏体不锈钢一样，但加工硬化特性奥氏体不锈钢略低。
焊接性
1.4876的焊接与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。
高温特性
由于其Ni、Cr含量高，因此在高温环境下，对氧化以及渗碳的耐受性高，耐氧化性优于SUS 310S，甚至接近NAS 600。

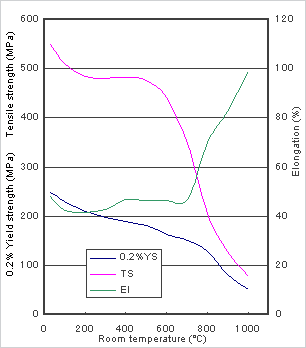

具有良好的高温强度，几乎与NAS 600相当，且在使用过程中不会析出σ相而导致脆化，广泛用作耐热材料。
一般在600℃以下的温度环境下采用NAS 800，而在更高的温度环境下，且对蠕变性能特性有要求时，则采用NAS 800H/NAS 800T。
耐腐蚀性
在硝酸、硝酸和硫酸混合液等氧化性腐蚀环境，以及苏打盐等熔盐中都具有良好的耐腐蚀性，且对应力腐蚀开裂的敏感性优于标准奥氏体不锈钢。
用途
广泛应用于各种化工成套设备、热处理炉、以及在高温环境下使用的材料。
上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。
