耐腐蚀性
N06600由于其组成特点，对多种腐蚀环境具有极高的耐腐蚀性。由于含Cr，在氧化性的腐蚀环境中的耐腐蚀性优于纯镍。同时，由于Ni含量高，在还原性腐蚀环境下也能维持良好的耐腐蚀性能，对于碱性溶液的腐蚀作用也具有极高的耐受性。另外，良好的耐应力腐蚀开裂也是本合金的特点。
各种合金的应力腐蚀开裂试验结果
|
合金
|
主要化学成分(wt %)
|
45% (154℃)
|
42% (142℃)
|
40% (138℃)
|
38% (134℃)
|
35% (126℃)
|
30% (115℃)
|
25% (110℃)
|
20% (108℃)
|
|
SUS 304
|
18Cr-8Ni
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
|
SUS 316L
|
17Cr-12Ni
-2Mo
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
○
|
|
NAS 64
|
25Cr-6Ni
-3.3Mo-0.16N
|
×
|
×
|
×
|
×
|
×
|
×
|
○
|
○
|
|
NAS 185N
|
20Cr-18Ni
-6Mo-0.8Cu
-0.2N
|
×
|
×
|
×
|
×
|
○
|
○
|
○
|
○
|
|
NAS 254N
|
23Cr-25Ni
-5.5Mo-0.2N
|
×
|
×
|
×
|
○
|
○
|
○
|
○
|
○
|
|
NAS 255NM
|
20Cr-25Ni
-6Mo-1Cu
-0.2N
|
×
|
×
|
○
|
○
|
○
|
○
|
○
|
○
|
|
NAS 354N
|
23Cr-35Ni
-7.5Mo-0.2N
|
×
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
N06600
|
Ni-17Cr
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
NAS NW276
|
Ni-15Cr
-16Mo-4W
-5Fe
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
NAS NW22
|
Ni-21Cr
-13Mo-3W
-4Fe
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
试验条件：U型弯曲试样，沸腾MgCl2水溶液 300小时
○：未开裂
×：发生腐蚀开裂
热处理
N06600不属于沉淀析出硬化合金，因此，不能通过热处理进行时效硬化。
常用的热处理温度如下。
NAS 600合金在高于1050℃的环境下容易出现晶粒粗大化现象，需要加以注意。
朔性加工性
N06600比较容易进行热加工。加热温度为1150～1180℃，热加工温度为1000～1180℃，简单加工可在850℃以下进行。在650～850℃温度范围内会发生开裂，请务必避开。
冷加工性能比奥氏体不锈钢好，与Monel®铜镍合金相当。
焊接性
N06600的焊接性能与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。坡口加工最好使用机械切削，U、V型坡口角度要大。此时，表面污染对加工质量的影响极大，所以要特别注意焊接部位的清洁。
切削性
作为高镍合金的特性，N06600的切削性比奥氏体不锈钢较差。切削时虽然可用高速钢工具，但应尽量使用超钢工具，将推进速度调慢，加大切削深度。车床加工目标推进速度如下。
-
高速钢工具 1050-1350 mm/min
-
超钢工具 3000-5250 mm/min
切削后进行焊接或热处理时，必须将润滑油清除干净。

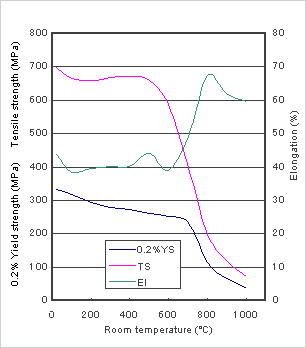

高温特性
高温下耐氧化性极佳，除了长期连续的空气氧化环境之外，也可用在各种不同环境。对氮、氢以及渗碳也具有极佳耐受性，可用于各种热处理炉。但容易受到潮湿的氯气，溴气的浸浊，必须加以注意。各种环境下的使用温度标准如下。
-
长期连续的空气氧化环境 1100℃
-
不含硫的还原性气体(H2或CO) 1150℃
-
具有氧化性的含硫气体(含亚硫酸气体的空气中) 815℃
-
含硫化氢的还原性气体 535℃
-
氯化氢 540℃
-
氯化物气体 510℃
用途
核电成套设备、热交换器、各种化工用蒸发罐、酸及碱工业用机器、热处理炉部件、补燃器部件、以及在高温环境下使用的其他部件。
