NCF600-耐热合金NCF600 - 产品技术 - 公司新闻 - 上海奔来金属材料有限公司

NCF600-耐热合金NCF600

发布时间:2025-02-20 15:51:47 | 浏览次数：1665

NCF 600——与Inconel^® 600相匹敌的合金——是含14～17%Cr的镍基合金，在高温下具有极佳耐氧化性，属于高级耐热合金。并且，对各种酸和碱环境具有极佳的耐腐蚀性，作为一种耐腐蚀合金得到广泛应用。

化学成分

JIS G4902 / NCF 600

	C	Si	Mn	P	S	Ni	Cr	Cu	Co	Al	Ti	Fe
最小	―	―	―	―	―	72.00	14.00	―	―	―	―	6.00
最大	0.15	0.50	1.00	0.030	0.015	―	17.00	0.50	―	―	―	10.00

NCF600

室温机械性能

JIS G4902 / NCF 600

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(HV)	(HB)
≧ 245	≧ 550	≧ 30	≦ 182	≦ 179

高温强度

高温特性

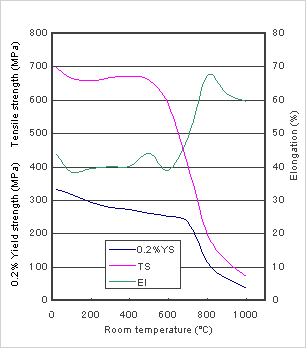

高温短时间拉伸试验

Image: 高温特性

蠕变性能

NCF 600由于其组成特点，对多种腐蚀环境具有极高的耐腐蚀性。由于含Cr，在氧化性的腐蚀环境中的耐腐蚀性优于纯镍。同时，由于Ni含量高，在还原性腐蚀环境下也能维持良好的耐腐蚀性能，对于碱性溶液的腐蚀作用也具有极高的耐受性。另外，良好的耐应力腐蚀开裂也是本合金的特点。

各种合金的应力腐蚀开裂试验结果

合金	主要化学成分(wt %)	45% (154℃)	42% (142℃)	40% (138℃)	38% (134℃)	35% (126℃)	30% (115℃)	25% (110℃)	20% (108℃)
SUS 304	18Cr-8Ni	×	×	×	×	×	×	×	×
SUS 316L	17Cr-12Ni -2Mo	×	×	×	×	×	×	×	○
NAS 64	25Cr-6Ni -3.3Mo-0.16N	×	×	×	×	×	×	○	○
NAS 185N	20Cr-18Ni -6Mo-0.8Cu -0.2N	×	×	×	×	○	○	○	○
NAS 254N	23Cr-25Ni -5.5Mo-0.2N	×	×	×	○	○	○	○	○
NAS 255NM	20Cr-25Ni -6Mo-1Cu -0.2N	×	×	○	○	○	○	○	○
NAS 354N	23Cr-35Ni -7.5Mo-0.2N	×	○	○	○	○	○	○	○
NCF 600	Ni-17Cr	○	○	○	○	○	○	○	○
NAS NW276	Ni-15Cr -16Mo-4W -5Fe	○	○	○	○	○	○	○	○
NAS NW22	Ni-21Cr -13Mo-3W -4Fe	○	○	○	○	○	○	○	○

试验条件：U型弯曲试样，沸腾MgCl₂水溶液 300小时
○：未开裂
×：发生腐蚀开裂

NCF 600不属于沉淀析出硬化合金，因此，不能通过热处理进行时效硬化。
常用的热处理温度如下。

NCF 600合金在高于1050℃的环境下容易出现晶粒粗大化现象，需要加以注意。

NCF 600比较容易进行热加工。加热温度为1150～1180℃，热加工温度为1000～1180℃，简单加工可在850℃以下进行。在650～850℃温度范围内会发生开裂，请务必避开。
冷加工性能比奥氏体不锈钢好，与Monel^®铜镍合金相当。

NCF 600的焊接性能与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。坡口加工最好使用机械切削，U、V型坡口角度要大。此时，表面污染对加工质量的影响极大，所以要特别注意焊接部位的清洁。

作为高镍合金的特性，NCF 600的切削性比奥氏体不锈钢较差。切削时虽然可用高速钢工具，但应尽量使用超钢工具，将推进速度调慢，加大切削深度。车床加工目标推进速度如下。

切削后进行焊接或热处理时，必须将润滑油清除干净。

高温下耐氧化性极佳，除了长期连续的空气氧化环境之外，也可用在各种不同环境。对氮、氢以及渗碳也具有极佳耐受性，可用于各种热处理炉。但容易受到潮湿的氯气，溴气的浸浊，必须加以注意。各种环境下的使用温度标准如下。

核电成套设备、热交换器、各种化工用蒸发罐、酸及碱工业用机器、热处理炉部件、补燃器部件、以及在高温环境下使用的其他部件。

上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。
