2.4665-耐热合金2.4665 - 产品技术 - 公司新闻 - 上海奔来金属材料有限公司

2.4665-耐热合金2.4665

发布时间:2025-02-20 15:40:19 | 浏览次数：294

2.4665——与Hastelloy^® X相匹敌的合金——是固溶强化型镍基耐热合金，在1200℃高温下仍具有极高的强度和耐氧化性。由于具有极佳的加工性和焊接性，广泛用应用于燃气涡轮构件和各种加热炉部件等。

化学成分

	C	Si	Mn	P	S	Ni	Cr	Mo	Co	W	Fe	B
最小	0.05	―	―	―	―	―	20.5	8.0	0.5	0.2	17.0	―
最大	0.15	1.0	1.0	0.040	0.030	残	23.0	10.0	2.5	1.0	20.0	0.010

室温机械性能

2.4665

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(HV)	(HR)
≧ 310	≧ 724	≧ 35	―	―

示例

	0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
	0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(HV)	(HR)
热轧板 6mm^t	388	772	40	―	204
冷轧板 1.2mm^t	369	777	45	183	―

冲击值

高温强度

高温特性

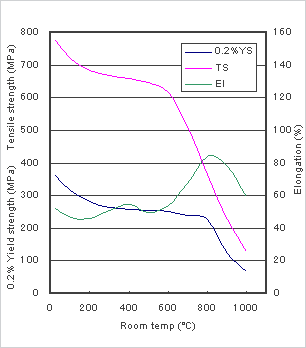

高温短时间拉伸试验

Image: 高温特性

蠕变断裂试验结果

2.4665

试验温度(℃)	试验负荷(MPa)	断裂时间(hr)	断裂伸长(%)
816	110	24	8

示例

	试验温度(℃)	试验负荷(MPa)	断裂时间(hr)	断裂伸长(%)
热轧板 35t	816	110	63	76
热轧板 12t	816	110	77	97
冷轧板 3t	816	110	93	79
冷轧板 1.2t	816	110	67	74

可成形性

下表为2.4665(板厚1.5mm，固溶处理，No.2B精加工材料)的可成形性试验结果。

杯突值(mm)	极限拉伸比
10.3	2.10

可弯曲性

下面为2.4665(板厚3mm，固溶处理，No.28B精加工材料)的弯曲试验结果。弯曲半径为 2t(t为公称板厚)，弯曲角度为180°。

Image: 未开裂

2.4665的推荐固溶处理温度为1149℃～1177℃。(1149℃～1177℃为SAE AMS5536中规定的固溶处理温度。)
为了抑制析出物生成，热处理后必须急冷。

2.4665推荐热加工温度范围为982～1177℃。

2.4665很容易进行冷加工。但与标准奥氏体不锈钢相比，加工时需要施加更大的力度。

不管是任何加工工艺，为了获得良好的蠕变性能，加工后必须先进行固溶处理然后才能使用。

2.4665具有良好的焊接性，与标准奥氏体不锈钢一样，可进行TIG焊接、MIG焊接以及手工电弧焊。

燃气涡轮的燃烧缸、补燃器锥管以及其它各种部件、加热炉的风扇、转筒、拖盘、金属件以及其它各种部件等。

上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。
