K93600-低・高热膨胀合金 - 产品技术 - 公司新闻

K93600-低・高热膨胀合金

发布时间:2025-02-19 11:03:22 | 浏览次数：169

K93600是以镍(36%)和铁为主成分的合金，本合金热膨胀率非常低，约为18-8不锈钢的1/10左右，可极大控制温度变化引起的热应力，不需要进行使用低温材料时必要的皱纹、波纹、环形等复杂的形状加工。
特别是在极低温条件下，兼具高韧性和良好的焊接性。由于这些特性，K93600广泛应用作液化天然气船和陆地储罐的内层薄膜材料，以及各种极低温流体用容器材料、配管材料。

化学成分

	C	Si	Mn	P	S	Ni	Fe
最小	―	―	0.2	―	―	35	残
最大	0.04	0.25	0.4	0.008	0.0015	36.5	残

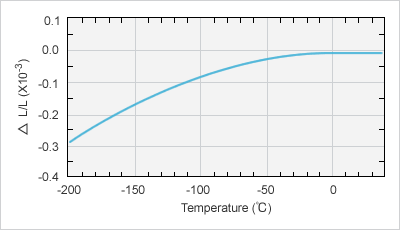

在低温下的尺寸变化与温度的关系

Image: 在低温下的尺寸变化与温度的关系

物理性能

比热(J/kg･K)	-196–20℃	92
电阻率(μΩ･cm)	at 20℃	78
热传导率	at 20℃	10.5
热传导率	at 50℃	5.4
平均热膨胀系数(×10^-6/℃)	-180–0℃	1.5±0.5
弹性模量(MPa)		145,000
居里点(℃)		240–260

机械性能

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)
≧ 275	≧ 460	≧ 30

热膨胀率

常温下的热膨胀率约为18-8不锈钢的1/10，因此，可极大控制温度变化引起的热应力。

低温韧

由于是奥氏体组织，无冲击值的转变现象，即使在常温、极低温条件下也具有足够的韧性。

朔性加工性

常温下柔软，拉伸性好，易于加工。

耐腐蚀性

由于不像不锈钢那样含有可提高耐腐蚀性的Cr，容易生锈，应加以注意。

用途

液化天然气船和陆地贮罐的内层薄膜材料、极低温流体用容器材料和设备配管构件。

上海奔来【BENLAI】为了满足客户高质量标准，我们对流程操作不断监控、优化和完善。我们的质量管理系统通过了ISO9001:2000认证。
