|
ASP2030是法国埃赫曼集团旗下Erasteel高速钢公司的粉末冶金高速钢牌号，有时也简称为A30。
>>标准与相近商业牌号
|
AISI
|
EN
|
W.Nr.
|
|
M3:2+Co
|
HS 6-5-3-8
|
1.3244
|
|
Erasteel
|
ASP®2030
|
|
ASSAB
|
VANADIS 30
|
|
Böhler
|
S590
|
|
Crucible
|
CPM Rex 45
|
|
Hitachi
|
HAP40
|
|
DAIDO
|
DAP 540，DEX40
|
|
Sanyo
|
SPM30
|
>>化学成分
|
C
|
Cr
|
Mo
|
W
|
Co
|
V
|
|
1.28
|
4.2
|
5.0
|
6.4
|
8.5
|
3.1
|
>>交货硬度
|
状态
|
软退火
|
冷拉
|
冷轧
|
|
硬度HB
|
≤300
|
≤320
|
≤320
|
>>物理性质
|
温度
|
20℃
|
400℃
|
600℃
|
|
密度
g/cm3 [1]
|
8.1
|
7.9
|
7.9
|
|
弹性模量
kN/mm2 [2]
|
240
|
214
|
192
|
|
热膨胀率
每℃ [2]
|
—
|
11.8×10-6
|
12.3×10-6
|
|
导热系数
W/m℃ [2]
|
24
|
28
|
27
|
|
比热
J/kg℃ [2]
|
420
|
510
|
600
|
[1]=软退火
[2]=在1180℃下淬火，在560℃回火，3×1小时
>>热处理
◎在保护气体内，于850～900℃的温度下软退火3小时，然后每小时缓冷10℃至700℃，随后空冷。
◎在600℃到700℃之间去应力约2小时，随后缓冷至500℃。
◎在保护气体内淬火，在450～500℃和850～900℃下分两步预热，在所需硬度适宜的温度下奥氏体化。缓冷至40～50℃。
◎建议在560℃的温度下回火3次， 每次至少1小时。回火之间，冷却至室温（25℃）。

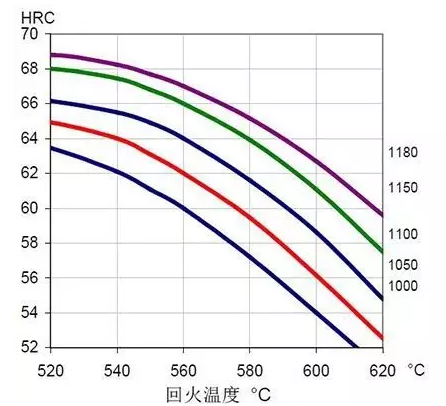

▼ 淬火后的硬度（回火3×1小时）
>>表面处理
ASP2030是PVD（物理涂层）和CVD（化学涂层）的良好基底材料。如果需要氮化，建议采用2～15μm的渗层厚度，此外如果需要，也可以蒸汽回火。
>>性能与用途
ASP2030的突出特点是具有高耐磨性以及高硬度下高抗压强度，同时具有良好的整体淬硬性和热处理尺寸稳定性以及极佳的抗回火性能，特别适合应用于高负荷的成形模具以及制作多刀刃的刀具。
|
