日本冶金NAS 354N板材、圆棒【NAS354N现货】 - 日本冶金 - 高温镍合金 - 产品中心

日本冶金NAS 354N板材、圆棒【NAS354N现货】

发布时间:2025-11-01 09:31:58 | 浏览次数：

NAS 354N(UNS N08354，ASME Code Case 2585)是一种高耐腐蚀性奥氏体不锈钢，耐腐蚀性高于传统不锈钢，具有与耐腐蚀镍基合金同等的耐点腐蚀性能、耐间隙腐蚀性能。本公司可供应合金现货：圆棒、板材、锻件、特殊尺寸可订货！

化学成分

UNS N08354

	C	Si	Mn	P	S	Ni	Cr	Mo	N
最小	―	―	―	―	―	34.0	22.0	7.0	0.17
最大	0.030	1.00	1.00	0.030	0.010	36.0	24.0	8.0	0.24

室温机械性能

UNS N08354

0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
≧ 295	≧ 640	≧ 40	―	―

	0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
	0.2%屈服强度 (N/mm²)	抗拉强度 (N/mm²)	延伸率 (%)	硬度
冷轧板 2mm^t	393	795	52	188	89

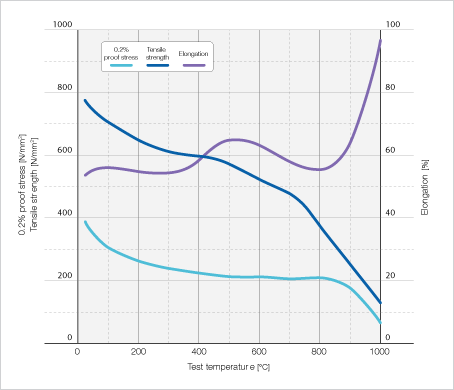

高温强度

Image: 高温强度

由于其Cr、Mo含量高，在高浓度氯离子环境下耐点腐蚀性能、耐间隙腐蚀性能极高。
由于其Ni含量高，其耐应力腐蚀开裂性能也超强。

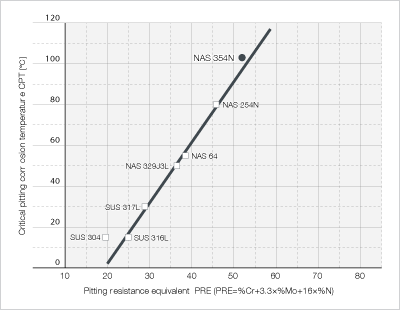

耐点腐蚀性能

Image: 耐点腐蚀性能

耐应力腐蚀开裂性能

试验方法：U型弯曲试样，2mm^t, #500 表面加工

冷加工与热加工处理与SUS 304、SUS 316等标准奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。

NAS 354N的焊接与标准奥氏体不锈钢一样，可采用手工电弧焊、TIG焊接及等离子焊接。焊料请使用哈氏^®合金C系列。

由于Ni含量较高，NAS 354N的切削性不如普通奥氏体不锈钢，但优于镍基合金。切削请尽量使用超硬合金工具，将推进速度调慢，加大切削深度为上策。

NAS 354N为奥氏体不锈钢，热处理可采用与标准奥氏体不锈钢同样的方式。常规固溶处理条件为1125～1175℃，水冷。

酸洗使用硝酸和氢氟酸混合液。由于NAS 354N耐腐蚀性比304高，氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸渍，或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。
